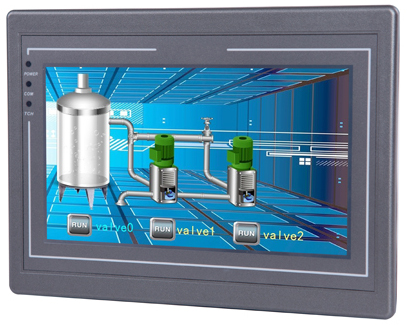

Dotykowy Panel Sterowniczy HMI N7030PI

Panel sterowniczy HMI Panel operatorski Windows CE Modbus




Przemysłowe panele operatorskie lub też panele sterownicze to urządzenia umożliwiające sterowanie innymi urządzeniami elektrycznymi przy pomocy wygodnego i intuicyjnego interfejsu dotykowego. Dzięki solidnej konstrukcji urządzenia te nadają się do pracy nawet w bardzo ciężkich warunkach środowiskowych. Model N7030PI posiada normę odpornościową IP65 wyznaczającą stopień ochrony przed pyłem i wodą.



do góry… do góry   menu… menu

Procesor ARM Cortex A8 600MHz
Ekran 7" (800x480), Rezystywny
Pamięć RAM 128MB
Pamięć Flash 128MB
Złącza USB 2.0 Host | USB 2.0 Client | RS232/422/485 | RJ-45 LAN | Karta SD
System operacyjny Windows CE 7.0 | Linux | WECON OS (Dedykowany system producenta)
Rozmiary 201mm x 146.6mm x 36.5mm
Waga ~600g
Odporność IP65 (Przedni panel)
Protokoły PLC Standard | Modbus
Sprawdź w zakładce "Dostępne wersje" jakie możliwości ma dana wersja urządzenia. Aby zyskać dodatkowe informacje na temat urządzenia kliknij w "Zapytaj o produkt" lub przejdź do formularza kontaktowego.

do góry… do góry   menu… menu


Wielozadaniowy system

HMI może zostać wyposażony w system operacyjny z rodziny Windows CE, Linux lub dedykowany system operacyjny producenta - WECON OS, które zapewniają jak największą wydajność urządzenia oraz bez problemu radzi sobie z wieloma procesami jednocześnie. Wygodny interfejs sprawia, że obsługa paneli operatorskich nigdy nie była bardziej intuicyjna.

Wydajny procesor

Istotną zaletą HMI N7030PI jest skuteczne połączenie małych wymiarów ze sporymi możliwościami poprzez użycie procesora z rodziny ARM Cortex A8 z częstotliowścią taktowania 600MHz, który w połączeniu z 128MB pamięci RAM daje nam wydajne, wielozadaniowe urządzenie z bardzo dobrym stosunkiem jakości do ceny.

Niewielkie wymiary

HMI N7030PI został wyposażony w 7 calowy ekran, a całkowite wymiary jego konstrukcji to zaledwie 201mm x 147mm x 37mm, przy rozmiarze wycięcia 192mm x 138mm, jego waga to jedynie 600 gramów. Dzięki tak małej objętości model ten może zostać zastosowany w nawet tam gdzie brakuje wolnego miejsca. Dodatkowo HMI ma możliowość montażu na ścianie dla jak największej wygody i łatwości dostępu.

Solidna konstrukcja

Obudowa HMI została wykonana ze specjalistycznej mieszanki ABS zapewniając urządzeniu bardzo dużą odporność na uszkodzenia mechaniczne. Dzięki takiej konstrukcji jest on w każdej chwili gotowy do eksploatacji nawet w ekstremalnych warunkach, takich jak upał, zimno czy wibracje. Dodatkowo przedni panel urządzenia posiada międzynarodową normę IP65, co potwierdza odporność na wodę i całkowią ochronę przed pyłem.

Niski pobór mocy

Dzięki zastosowaniu najnowszych technologii HMI N7030PI jest przystosowany do ciągłej pracy przy niskim zużyciu energii mniejszym niż 10W przy napięciu 24V.















do góry… do góry   menu… menu

Odporność sprzętowa IP65

Stopnie IP to klasyfikacja różnych stopni ochrony urządzeń elektrycznych, które są zapewniane przez obudowy tych urządzeń według normy PN-92/E-08106. Liczba znajdująca się po „IP” to tak naprawdę dwie cyfry. Pierwsza oznacza ochronę przed dostępem ludzi i zwierząt do niebezpiecznych części oraz ochrona przed zanieczyszczeniami, np. pyłem. Chodzi głównie o dostęp ciał obcych do wnętrza urządzenia. Druga z cyfr to stopień ochrony przed wodą.



Brak ochrony 0 0 Brak ochrony
Ochrona przed obiektami > 50mm (np. ręce) 1 1 Woda kapiąca pionowo nie powinna wywoływać żadnych niepożądanych efektów
Ochrona przed obiektami > 12mm (np. palce) 2 2 Woda kapiąca pod kątem 15 stopni od pionu nie powinna wywoływać żadnych niepożądanych efektów
Ochrona przed obiektami > 2.5mm (np. narzędzia/przewody) 3 3 Woda spadająca pod jakimkolwiek kątem aż do 60 stopni od pionu nie powinna wywoływać żadnych niepożądanych efektów
Ochrona przed obiektami > 1mm (np. małe narzędzia) 4 4 Bryzgi wodne niezależnie od kierunku nie powinny wywoływać żadnych niepożądanych efektów
Ochrona przed kurzem, ogranicza wnikanie 5 5 Strumień wodny z dyszy bezpośrednio skierowany na obiekt nie powinien wywoływać żadnych niepożądanych efektów
Całkowita ochrona przed pyłem 6 6 Nawet w przypadku czasowego zanurzenia, np. w wodzie morskiej, woda nie powinna wywołać żadnych niepożądanych efektów
7 7 Woda nie może penetrować urządzenia jeżeli jest ono zanurzone z uwzględnieniem wskazanych warunków czasowych i ciśnieniowych (do 1m)
8 8 Nie mogą wystąpić żadne niepożądane efekty jeżeli urządzenie jest zatopione pod wodą (powyżej 1m)

Temperatura pracy -10℃ - 60℃
Temperatura spocyznku -30℃ - 70℃
Wilgotność względna 10% - 90%
Odporność na pył (Przedni panel) IP6x
Odporność na wodę (Przedni panel) IPx5

do góry… do góry   menu… menu



WSPARCIE DLA POSZCZEGÓLNYCH systemów


  wecon os
Narzędzie programistyczne PI Studio
Koszt Darmowy
Narzędzia systemowe Dostosowanie wyświetlacza
Konfiguracja parametrów komunikacji
Dokumentacja Tak
Wsparcie techniczne producenta Profesjonalne wsparcie w zakresie sprzętu i oprogramowania
Domyślny ekran Fabryczny ekran WECON



  Windows ce 7.0
Narzędzie programistyczne Visual Studio .NET
Koszt Darmowy (nielicencjonowany) / Płatny (licencjonowany)
Narzędzia systemowe Narzędzie CETOOL
Dokumentacja Dokumentacja Microsoft
Wsparcie techniczne producenta Tylko w przypadku programowania sterowników
Domyślny ekran Pulpit systemu Windows CE 7.0



  linux
Narzędzie programistyczne Qt
Koszt Darmowy
Narzędzia systemowe Nie
Dokumentacja Nie
Wsparcie techniczne producenta Tylko w przypadku programowania sterowników
Domyślny ekran Standardowy wiersz poleceń systemu Linux



do góry… do góry   menu… menu





Modbus

Modbus to protokół komunikacyjny stworzony początkowo do wykorzystania przy sterownikach PLC, z czasem jednak stał on się standardem z szerokim zastosowaniem przy elektronicznych przemysłowych urządzeniach. Umożliwia on komunikowanie się z wieloma urządzeniami podłączonymi do tej samej sieci jak np. system sterowania temperatury i wilgotności po czym wysyła odebrane dane do komputera. Powstały wersje dla portu szeregowego i dla sieci ethernet. Modbus jest obecnie standardem otwartym.


Rodzaj złącza Ilość
USB 2.0 Host 1
USB 2.0 Client 1
RS232/422/485 1
RS232/485 1
RJ-45 LAN 1
DC 24V 1









STEROWNIKI PLC

Sterowniki PLC to uniwersalne urządzenie mikroprocesorowe przeznaczone do sterowania pracą maszyny lub urządzenia technologicznego. Sterownik PLC musi zostać dopasowany do urządzenia HMI poprzez wprowadzenie do jego pamięci żądanego algorytmu działania obiektu. Cechą charakterystyczną sterowników PLC odróżniającą ten sterownik od innych sterowników komputerowych jest cykliczny obieg pamięci programu. Algorytm jest zapisywany w dedykowanym sterownikowi języku programowania. Istnieje możliwość zmiany algorytmu przez zmianę zawartości pamięci programu. Sterownik wyposaża się w odpowiednią liczbę układów wejściowych zbierających informacje o stanie obiektu i żądaniach obsługi oraz odpowiednią liczbę i rodzaj układów wyjściowych połączonych z elementami wykonawczymi, sygnalizacyjnymi lub transmisji danych.


Sterownik PLC nie jest zawarty w standardowym wyposażeniu urządzenia - należy go dokupić oddzielnie.





do góry… do góry   menu… menu





Inteligentny Dom





Urządzenie HMI dzięki swojemu przejrzystemu i intuicyjnemu interfejsowi dotykowemu, może zostać z łatowścią przystosowany do domów typu Smart Home, rozwiązanie to pozwala na sterowanie funkcjami takimi jak muzyka, ogrzewanie czy klimatyzacja, z jednego miejsca. Idealne urządzenie dla ludzi którzy lubią mieć wszystko w zasięgu ręki.







Magazyn



Przemysłowy panel operatorski HMI może posłużyć do podłączenia wielu urządzeń znajdujących się w magazynie i ułatwić ich sterowanie. A jego wytrzymała obudowa jest idealnie stworzona do trudnych warunków panujących w takich pomieszczeniach. Żaden kurz ani brud nie przeszkodzą mu w pracy, będzie działał bez zarzutów nawet w dużym zapyleniu i zabrudzeniu środowiska.





Przemysł



Dzięki łatwości z jaką panel operatorski HMI może zostać dostosowany do określonych zadań, znalazł on szerokie zastosowanie przede wszystkim w przemyśle. Dzięki swojej funkcjonalności i pośrednictwie pomiędzy maszynami a człowiekiem HMI stanowi centrum zarządzania procesami, co daje możliwość sterowania urządzeniami i odpowiedniego reagowania na określone sytuacje.



Więcej zdjęć można znaleźć w zakładce Galeria. Specyfikacja danej wersji dostępna jest w zakładce Dane techniczne

Panel sterowniczy HMI Panel operatorski Windows CE Modbus

Kolor: Szary
Procesor: ARM A8 Core 600MHz
Protokoły komunikacyjne: Modbus
Pamięć ROM: 128MB
Pamięć RAM: 128MB DDR3
Rozmiar ekranu: 7"
Rozdzielczość: 800x480px
Ekran dotykowy: 4-przewodowy rezystancyjny
Karta Graficzna: -----
LAN: Tak
Bluetooth: Nie
Wi-Fi:
Zasilanie: 24V
Obsługiwane Systemy Operacyjne: Windows CE 7.0 / Linux / WECON OS (Dedykowany)
Zainstalowany System: -----
Wymiary: 201mm x 146.6mm x 36.5mm
Waga: ~600g
Wyposażenie Opcjonalne: -----
Złącza: 1x USB 2.0 Host
1x USB 2.0 Client
1x RS232/422/485
1x RS232/485
1x RJ-45 LAN
Bezwentylatorowy (FANLESS): Tak
Wilgotność pracy: 10% - 90%
Temperatura pracy: -10°C - 60°C
Temperatura spoczynku: -30°C - 70°C
Norma IP: IP65 (przedni panel)
Współczynnik kontrastu: 500:1
Jasność: 300cd/m²
Ilość kolorów: 16000 (24bit)
Materiał obudowy: ABS
Zużycie energii: Poniżej 10W
Inne:
Sterownik PLC: Nie
Ilość wejść/wyjść cyfrowych (PLC): -----
Ilość wejść/wyjść analogowych (PLC): -----
Rodzaj wyjść (PLC): -----
Złącze COM (PLC): -----
Czujnik temperatury (PLC): -----


AKTUALNA CENA
988.80 zł Netto
1216.22zł Brutto
