RFID
RFID (Radio-Frequency Identification), to technologia stosowana do identyfikacji obiektów oraz kontroli przepływu produktów. Odczytywanie informacji ze specjalnych tagów, które przymocowuje się do przedmiotów następuje drogą radiową. W zależności od rodzaju tagu zmienia się ilość informacji, które może on przechowywać jak i również maksymalna odległość, z której można odczytać dane. Tagi RFID, to alternatywa dla kodów kreskowych – wygodniejsza i bardziej wydajna.
|
HF |
LF |
Częstotliwość |
13.56 MHz |
125 kHZ
|
Zasięg odczytu |
2-10 cm |
2-10 cm
|
Efektywny czas
|
<100ms |
<100ms |
Obsługiwane karty |
TK4100, EM4100, EM4001 etc with 125KHZ Key chain or card; mifare1 S50, mifare1 S70, mifare UltraLight, mifare Pro |
TK4100, EM4100, EM4001 etc with 125KHZ Key chain or card; mifare1 S50, mifare1 S70, mifare UltraLight, mifare Pro |
RFID HF ( 13.56 MHz )
Wysoka częstotliwość RFID HF wynosi od 3 do 30 MHz. Większość systemów RFID HF działa na częstotliwości 13,56 MHz z pasma odczytu od 10 cm do 1 m. Systemy HF z doświadczenia mają umiarkowaną wrażliwość na zakłócenia.
HF RFID jest powszechnie używany do odczytu biletów, płatności oraz do przesyłania danych.
RFID LF ( 125 kHz )
Low Frequency (LF, 125kHz - 134kHz)
Low Frequency RFID są to zwykle częstotliwości 125 KHz, chociaż są też systemy operacyjne na 134 kHz. Ten zakres częstotliwości zapewnia krótszy zasięg odczytu (<0,5 m lub 1,5 ft) oraz niższą prędkość odczytu niż w wyższych częstotliwościach.
Typowe zastosowanie dla urządzeń RFID niskiej częstotliwości to: kontrola dostępu, uwierzytelnianie produktu i różne point-of-sale.
|
do góry… menu…

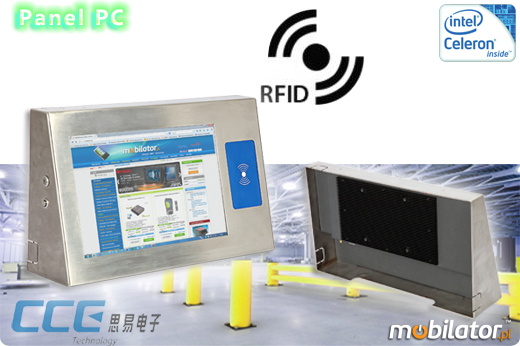

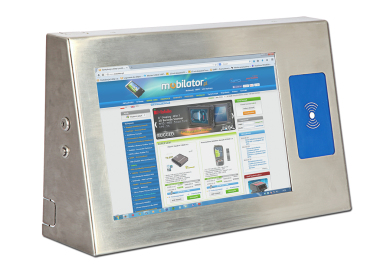

Komputer panelowy PC-133RFID posiada odporny na wodę i zadrapania 13.3" ekran LCD o twardości 3H. Przy rozdzielczości 1600x900 i wysokiej jasności 300 cd/m2, ekran rezystywny typu "5 wire resistive" z wysoką wrażliwością na dotyk, oferuje użytkownikowi wyraźny obraz i łatwość obsługi.
Ekran rezystancyjny (oporowy)
Powierzchnia czuła na dotyk zbudowana jest z dwóch plastikowych płytek. Płytka na powierzchni wykonana jest z cienkiego i odpornego na zadrapania plastiku. Pokryta jest także cienką warstwą materiałów przewodzących (tlenek cyny i tlenek indu) umieszczonych na spodzie “szybki”. Pod górną szybką (czyli poniżej materiału przewodzącego) znajduje się druga plastikowa płytka. Obydwie płytki nie mają ze sobą kontaktu aż do momentu, gdy użytkownik urządzenia nie wciśnie ekranu palcem lub rysikiem. Następuje wtedy kontakt pomiędzy oddalonymi od siebie nieznacznie ekranami. W wyniku ich zetknięcia powstaje zwarcie, które dzięki zmierzeniu oporów pionowego i poziomego zamieniane jest na dane wskazujące procesorowi miejsce styku.
Ekran rezystancyjny zapewnia dobrą widoczność, która spada jednak dość mocno w słońcu. Ten typ ekranu w przeciwieństwie do ekranu pojemnościowego, pozwala na stosowanie pisma odręcznego (przydaje się tutaj rysik). O multitouch-u możemy jedynie pomarzyć.
5-przewodowy rezystancyjny
5-przewodowy rezystancyjny ekran dotykowy zastosowany w prezentowanym komputerze panelowym jest korzystnym rozwiązaniem dla zastosowań wymagających trwałości i niezawodności. Podobnie jak 4-przewodowy, ekran dotykowy 5-przewodowy również składa się z dolnej warstwy przewodzącej, szkła oraz najwyższej warstwy przewodzącej folii. Podstawową różnicą w tej konstrukcji jest to, że wszystkie elektrody od warstwy dolnej i warstwy górnej działają jako sonda do pomiaru napięcia. Dzięki tej konstrukcji, ekran dotykowy może nadal działać prawidłowo, nawet gdy górna warstwa jest porysowana albo lekko uszkodzone. W rezultacie dostajemy, trwały i niezawodny ekran dotykowy, a zarazem dłuższą jego żywotność.
Rezystancyjne ekrany są bardzo trwałe i można je stosować w różnych środowiskach. Ten typ ekranu jest zalecany do bardzo wymagających zastosowań tj. punkt sprzedaży, systemy restauracyjne, przemysłowe , kontroli i wiele innych zastosowań w miejscach pracy.
|
Spełnione normy oraz przeprowadzone testy
Komputer panelowy PC-133RFID jest specjalnie zaprojektowany do stosowania w ciężkich warunkach przemysłowych, a także na zewnątrz. Odporna obudowa IP54 panelu przedniego oraz aluminiowa obudowa chroni wyświetlacz z zewnątrz przed uszkodzeniami mechanicznymi, kroplami wody, piaskiem i pyłem. PC-133RFID jest najlepszym rozwiązaniem w warunkach gdzie panuje kurz lub wilgoć.
|
Praca |
0-60 °C |
Wilgotność |
5%-95%
|
Pył |
IP5x(kurz) |
Woda |
IPx4(krople wody)
|
Odporność sprzętowa IP54 - Panel Przedni
Stopnie IP to klasyfikacja różnych stopni ochrony urządzeń elektrycznych, które są zapewniane przez obudowy tych urządzeń. Liczba znajdująca się po „IP” to dwie cyfry. Pierwsza oznacza ochronę przed dostępem ludzi i zwierząt do niebezpiecznych części oraz ochrona przed zanieczyszczeniami, np. pyłem. Chodzi głównie o dostęp ciał obcych do wnętrza urządzenia. Druga z cyfr to stopień ochrony przed wodą.
do góry… menu…
Pierwsza cyfra [x]
Ochrona przed ciałami stałymi |
|
Druga cyfra [y]
Ochrona przed płynami |
Brak ochrony
|
0 |
|
0
|
|
Brak ochrony |
Ochrona przed obiektami >
50mm (np. ręce) |
1 |
|
1
|
|
Woda kapiąca pionowo nie powinna wywoływać żadnych niepożądanych efektów
|
Ochrona przed obiektami >
12mm (np. palce) |
2 |
|
2
|
|
Woda kapiąca pod kątem 15 stopni od pionu nie powinna wywoływać żadnych niepożądanych efektów |
Ochrona przed obiektami > 2.5mm (np. narzędzia/przewody) |
3 |
|
3
|
|
Woda spadająca pod jakimkolwiek kątem aż do 60 stopni od pionu nie powinna wywoływać żadnych niepożądanych efektów |
Ochrona przed obiektami >
1mm (np. małe narzędzia) |
4 |
|
4
|
|
Bryzgi wodne niezależnie od
kierunku nie powinny wywoływać żadnych niepożądanych efektów |
Ochrona przed kurzem, ogranicza wnikanie |
5 |
|
5
|
|
Strumień wodny z dyszy bezpośrednio lub pośrednio skierowany na obiekt nie powinien wywoływać żadnych niepożądanych efektów. |
Całkowita ochrona przed pyłem |
6 |
|
6
|
|
Nawet w przypadku czasowego zanurzenia, np. w wodzie morskiej, woda nie powinna wywołać żadnych niepożądanych efektów. |
|
|
|
7
|
|
Woda nie może penetrować
urządzenia jeżeli jest ono
zanurzone z uwzględnieniem
wskazanych warunków czasowych i ciśnieniowych (do 1m)
|
|
|
|
8
|
|
|
Nie mogą wystąpić żadne niepożądane efekty jeżeli urządzenie jest zatopione pod wodą (powyżej 1m)
|
|
Panele PC przemysłowe z firmy CCETouch oparte są na wydajnych cztero-rdzeniowych procesorach oraz wysokiej jakości podzespołach.
Komputery panelowe zamknięte są w niewielkich przemysłowych obudowach, które doskonale odprowadzają ciepło z wnętrz urządzeń. Szeroki asortyment modeli panelowych komputerów przemysłowych oraz możliwość zmiany konfiguracji, pozwalają na optymalny dobór panelowych komputerów PC do aplikacji multimedialnych i przemysłowych. Największe zalety tych urządzeń to wydajność oraz energooszczędność. Dzięki zastosowaniu mocowania VESA (opcja) przy spodzie obudowy zwiększa możliwości montażu we wszelkiego rodzaju miejscach i pozycjach. Oferowany model Panel PC został selektywnie dobrany i skonfigurowany specjalnie do wymagań systemów Digital Signage, automatów do gier, automatów rozrywkowych, kiosków informacyjnych oraz systemów automatyki przemysłowej.
Dziedziny wykorzystania przemysłowych komputerów panelowych.
Handel
Bezwentylatorowy panel pc może znaleźć szerokie zastosowanie w handlu np. do sterowania systemem sprzedaży, wyświetlania informacji o produktach na monitorach lub reklam na telebimach. Przy pomocy uchwytu VESA w obudowie istnieje wiele możliwości montażu np. w sklepach (przy kasie fiskalnej) w halach fabrycznych, czy w samochodzie rozwożącym produkty, itp. Z pewnością znajdzie zastosowanie we wszelkiego rodzaju sieciach handlowych.
|
|
|
Magazyn
Przemysłowy komputer panelowy dzięki portowi COM(RS232) może posłużyć do podłączenia wielu urządzeń znajdujących się w magazynie i ułatwić ich sterowanie. A jego wytrzymała obudowa jest idealnie stworzona do trudnych warunków panujących w takich pomieszczeniach. Żaden kurz ani brud nie przeszkodzą mu w pracy, będzie działał bez zarzutów nawet w dużym zapyleniu i zabrudzeniu środowiska.
|
Transport i motoryzacja
Komputery panelowe mogą być stosowane w transporcie poprzez przystosowanie go do pracy . Wówczas panel PC może być używany w samochodach osobowych, autobusach, tramwajach, taksówkach, pociągach, a nawet w samolotach. Bardzo dobrze spełniają swoje funkcje w pojazdach, w których ważny jest mały rozmiar komputera/monitora.
|
|
do góry… menu…
do góry… menu…
Wyświetlacz
|
Ekran: 13.3"
Rozdzielczość: 1600 x 900
Rodzaj: 5 - Wire Resistive |
Norma IP
|
Panel przedni: IP 54
|
Komunikacja
|
Wi-FI
|
Wymiary
|
Wysokość: 235 mm
Szerokość: 40/100 mm
Długość: 395mm
|
Waga |
4 kg
|
Procesor |
Intel Atom Dual Core D2550 (2x 1.86GHz)
|
Chipset
|
Intel NM10 express chipset |
Pamięć RAM
|
2GB DDR3 (opcjonalnie 6GB) |
Karta graficzna
|
Intel® HD Graphics
|
Karta dźwiękowa
|
Realtek ALC662 |
Karta sieciowa
|
Intel RTL8111G 1000M Lan |
Czytnik RFID
|
RFID HF (13,56MHz)
RFID LF (125kHz)
|
Porty i interfejsy |
2 x COM(RS232)
1 x wyjście zasilania
4 x USB 2.0
1 x RJ-45
1 x wyjście Audio
1 x Mic
1 x HDMI
1 x VGA
|
|
|
|
|
