Wyświetlacz

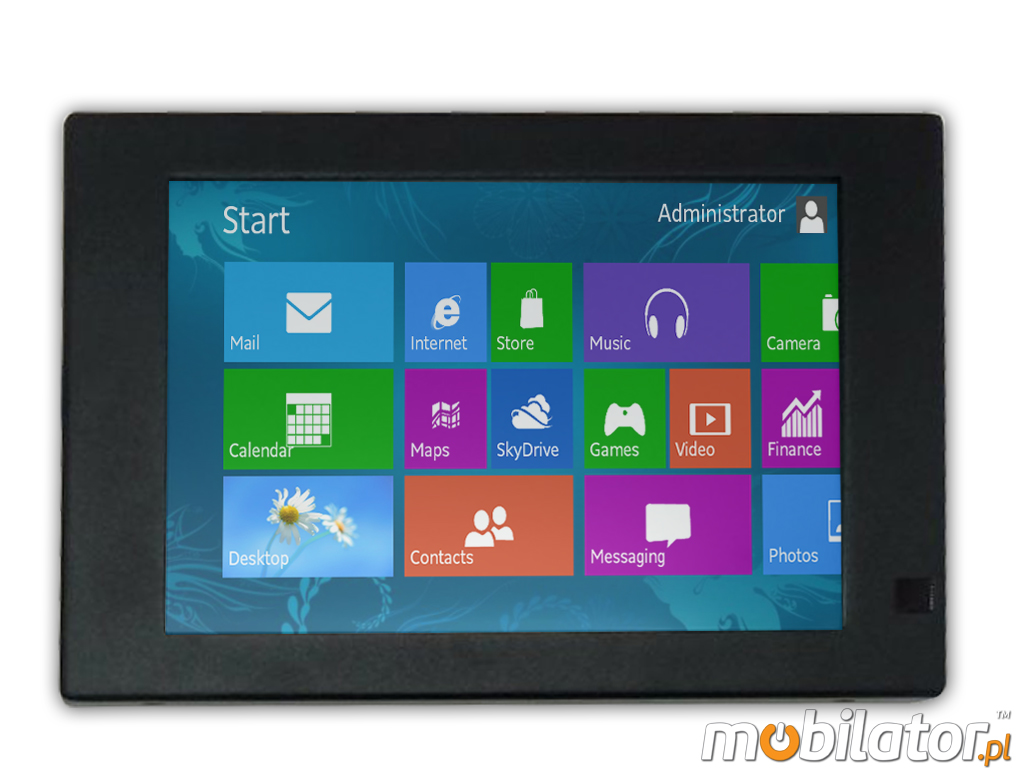

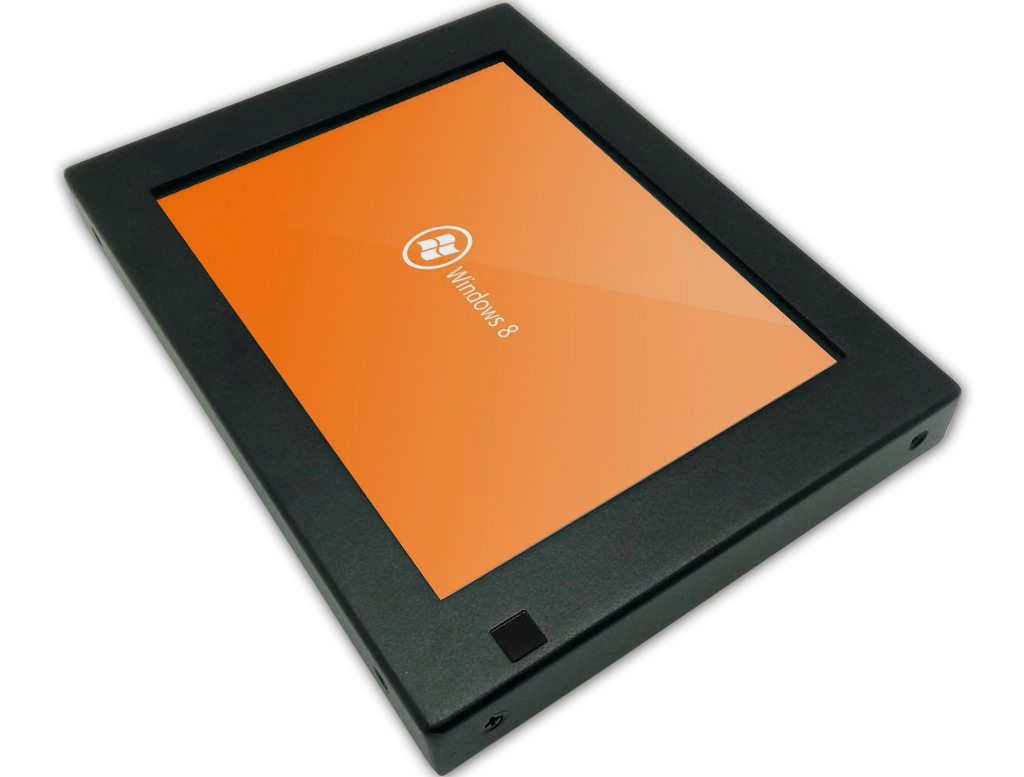

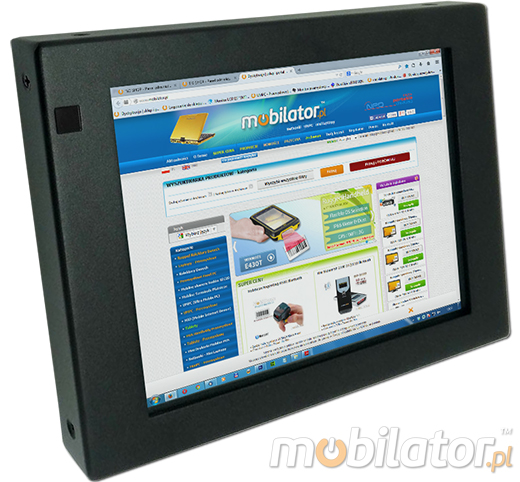

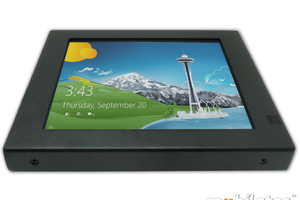

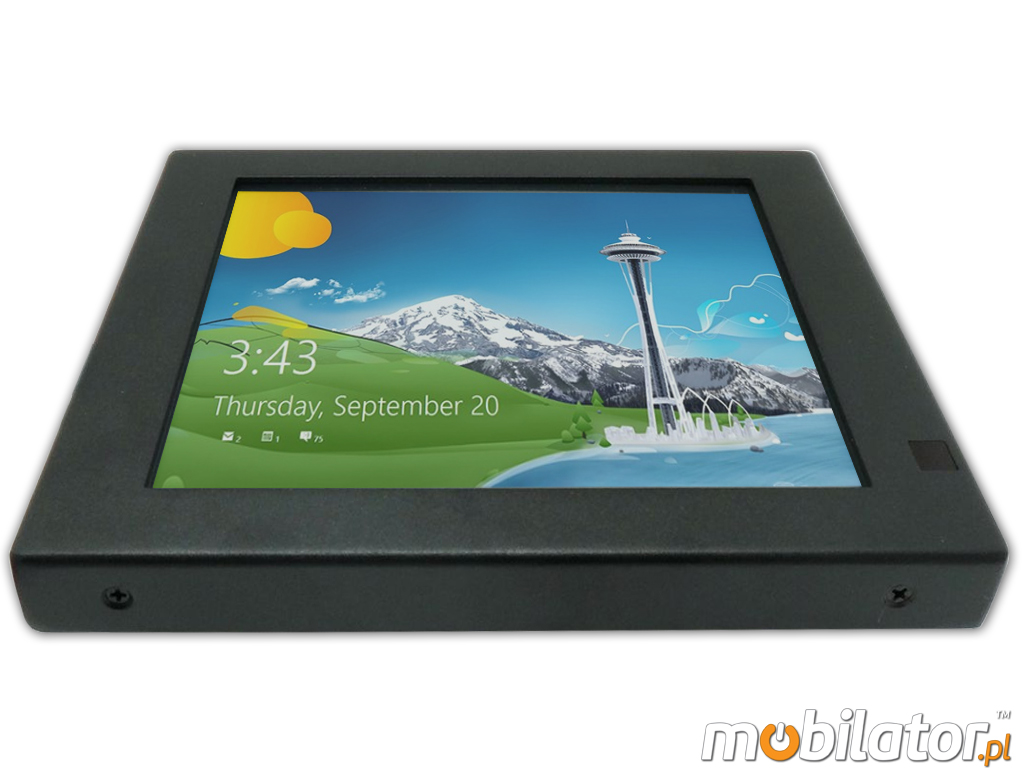

Monitor panelowy CCETM8-IP65 posiada odporny na wodę i zadrapania 8" ekran LED o twardości 3H. Przy rozdzielczości 800x600 i wysokiej jasności 250 cd/m2, ekran rezystywny typu "5 wire rezistive" z wysoką wrażliwością na dotyk, oferuje użytkownikowi wyraźny obraz i łatwość obsługi.

Podświetlenie matrycy w technologii LED powoduje realistyczne oddawanie kolorów, zużycie energii mniejsze nawet o 40% oraz znacznie mniejszą awaryjność w porównaniu do tradycyjnych monitorów LCD z podświetleniem CCFL.

Ekran rezystancyjny (oporowy)

Powierzchnia czuła na dotyk zbudowana jest z dwóch plastikowych płytek. Płytka na powierzchni wykonana jest z cienkiego i odpornego na zadrapania plastiku. Pokryta jest także cienką warstwą materiałów przewodzących (tlenek cyny i tlenek indu) umieszczonych na spodzie “szybki”. Pod górną szybką (czyli poniżej materiału przewodzącego) znajduje się druga plastikowa płytka. Obydwie płytki nie mają ze sobą kontaktu aż do momentu, gdy użytkownik urządzenia nie wciśnie ekranu palcem lub rysikiem. Następuje wtedy kontakt pomiędzy oddalonymi od siebie nieznacznie ekranami. W wyniku ich zetknięcia powstaje zwarcie, które dzięki zmierzeniu oporów pionowego i poziomego zamieniane jest na dane wskazujące procesorowi miejsce styku.

Ekran rezystancyjny zapewnia dobrą widoczność, która spada jednak dość mocno w słońcu. Ten typ ekranu w przeciwieństwie do ekranu pojemnościowego, pozwala na stosowanie pisma odręcznego (przydaje się tutaj rysik). O multitouch-u możemy jedynie pomarzyć.

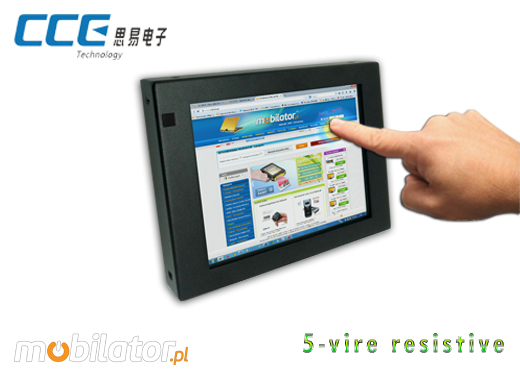

5-przewodowy rezystancyjny

5-przewodowy rezystancyjny ekran dotykowy zastosowany w prezentowanym monitorze panelowym jest korzystnym rozwiązaniem dla zastosowań wymagających trwałości i niezawodności. Podobnie jak 4-przewodowy, ekran dotykowy 5-przewodowy również składa się z dolnej warstwy przewodzącej, szkła oraz  najwyższej warstwy przewodzącej folii. Podstawową różnicą w tej konstrukcji  jest to, że wszystkie elektrody od warstwy dolnej i warstwy górnej działają jako sonda do pomiaru napięcia. Dzięki tej konstrukcji, ekran dotykowy może nadal działać prawidłowo, nawet gdy górna warstwa jest porysowana albo lekko uszkodzone. W rezultacie dostajemy, trwały i niezawodny ekran dotykowy, a zarazem dłuższą jego żywotność.

Rezystancyjne ekrany są bardzo trwałe i można je stosować w różnych środowiskach. Ten typ ekranu jest zalecany do bardzo  wymagających zastosowań tj. punkt sprzedaży, systemy restauracyjne, przemysłowe  , kontroli i wiele innych zastosowań w miejscach pracy.

Zastosowanie

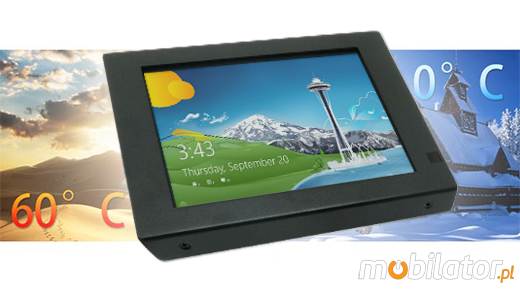

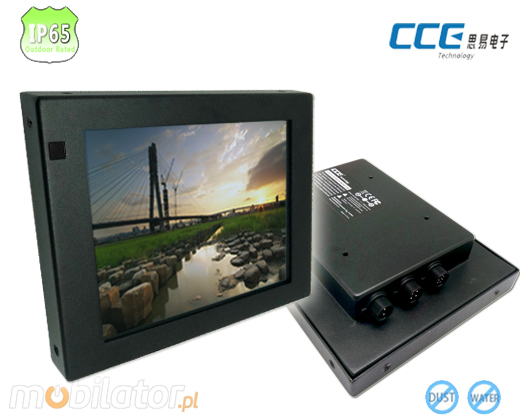

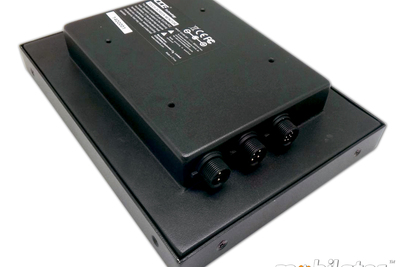

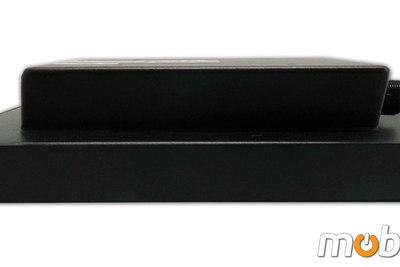

Spełnione normy oraz przeprowadzone testy Przemysłowy Monitor Dotykowy CCETM8-IP65 jest specjalnie zaprojektowany do stosowania w ciężkich warunkach przemysłowych, a także na zewnątrz. Odporna obudowa  aluminiowa obudowa IP65 chroni wyświetlacz z zewnątrz przed uszkodzeniami mechanicznymi, kroplami  wody, piaskiem i pyłem. CCETM8-IP65 jest najlepszym rozwiązaniem w warunkach gdzie panuje kurz lub wilgoć.  Praca 0-60 °C  Wilgotność 5%-95%  Pył IP6x(kurz)  Woda IPx5(krople wody) Odporność sprzętowa IP65 Stopnie IP to klasyfikacja różnych stopni ochrony urządzeń elektrycznych, które są zapewniane przez obudowy tych urządzeń. Liczba znajdująca się po „IP” to dwie cyfry. Pierwsza oznacza ochronę przed dostępem ludzi i zwierząt do niebezpiecznych części oraz ochrona przed zanieczyszczeniami, np. pyłem. Chodzi głównie o dostęp ciał obcych do wnętrza urządzenia. Druga z cyfr to stopień ochrony przed wodą. do góry… menu… Pierwsza cyfra [x] Ochrona przed ciałami stałymi   Druga cyfra [y] Ochrona przed płynami Brak ochrony 0 0 Brak ochrony Ochrona przed obiektami > 50mm (np. ręce) 1 1   Woda kapiąca pionowo nie powinna wywoływać żadnych niepożądanych efektów Ochrona przed obiektami > 12mm (np. palce) 2 2 Woda kapiąca pod kątem 15 stopni od pionu nie powinna wywoływać żadnych niepożądanych efektów Ochrona przed obiektami > 2.5mm (np. narzędzia/przewody) 3 3 Woda spadająca pod jakimkolwiek kątem aż do 60 stopni od pionu nie powinna wywoływać żadnych niepożądanych efektów Ochrona przed obiektami > 1mm (np. małe narzędzia) 4 4 Bryzgi wodne niezależnie od kierunku nie powinny wywoływać żadnych niepożądanych efektów Ochrona przed kurzem, ogranicza wnikanie 5 5 Strumień wodny z dyszy bezpośrednio lub pośrednio skierowany na obiekt nie powinien wywoływać żadnych niepożądanych efektów. Całkowita ochrona przed pyłem 6 6 Nawet w przypadku czasowego zanurzenia, np. w wodzie morskiej, woda nie powinna wywołać żadnych niepożądanych efektów.     7 Woda nie może penetrować urządzenia jeżeli jest ono zanurzone z uwzględnieniem wskazanych warunków czasowych i ciśnieniowych (do 1m)     8 Nie mogą wystąpić żadne niepożądane efekty jeżeli urządzenie jest zatopione pod wodą (powyżej 1m)

Monitory przemysłowe z firmy CCETouch oparte są na wydajnych najlepszej jakości wyświetlaczach.

Monitory panelowe zamknięte są w niewielkich przemysłowych obudowach, które doskonale odprowadzają ciepło z wnętrz urządzeń. Szeroki asortyment modeli panelowych monitorów przemysłowych  oraz możliwość zmiany konfiguracji, pozwalają na optymalny dobór panelowych monitorów do aplikacji multimedialnych i przemysłowych. Największe zalety tych urządzeń to wydajność oraz energooszczędność. Dzięki zastosowaniu mocowania VESA (opcja) przy spodzie obudowy zwiększa możliwości montażu we wszelkiego rodzaju miejscach i pozycjach. Oferowany model Panel PC został selektywnie dobrany i skonfigurowany specjalnie do wymagań systemów Digital Signage, automatów do gier, automatów rozrywkowych, kiosków informacyjnych oraz systemów automatyki przemysłowej.

Dziedziny wykorzystania przemysłowych dotykowych monitorów panelowych.

Z przemysłowych monitorów dotykowych (touch screen) można korzystać praktycznie na dowolnym komputerze, a lista zastosowań ograniczona jest jedynie wyobraźnią. Powszechne są następujące zastosowania monitorów dotykowych:

•     punkty informacyjne,

•     elektroniczne katalogi,

•     hazard, loterie i automaty zręcznościowe,

•     marketing multimedialny,

•     bankomaty,

•     sprzedaż biletów,

•     interakcyjne telefony publiczne,

•     sterownie przemysłowe,

•     terminale w punktach sprzedaży,

•     sterowanie procesami przemysłowymi,

•     komputery typu palmtop,

•     sprzęt medyczny,

•     sprzęt biurowy (kserokopiarki, maszyny frankujące itp.),

•     obsługa pojazdów i maszyn lotniczych.
