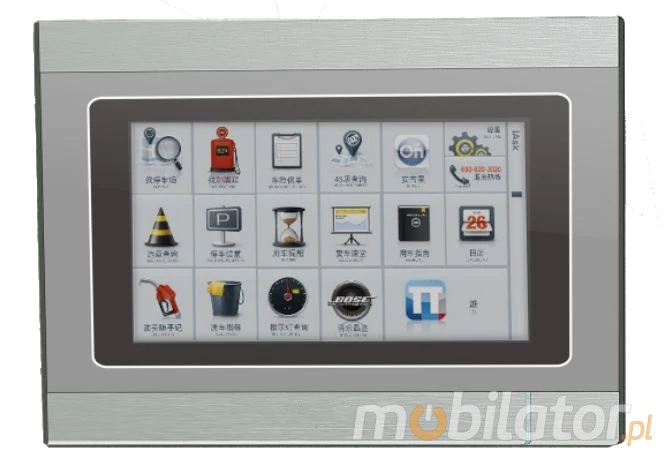

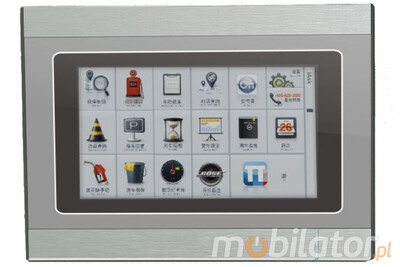

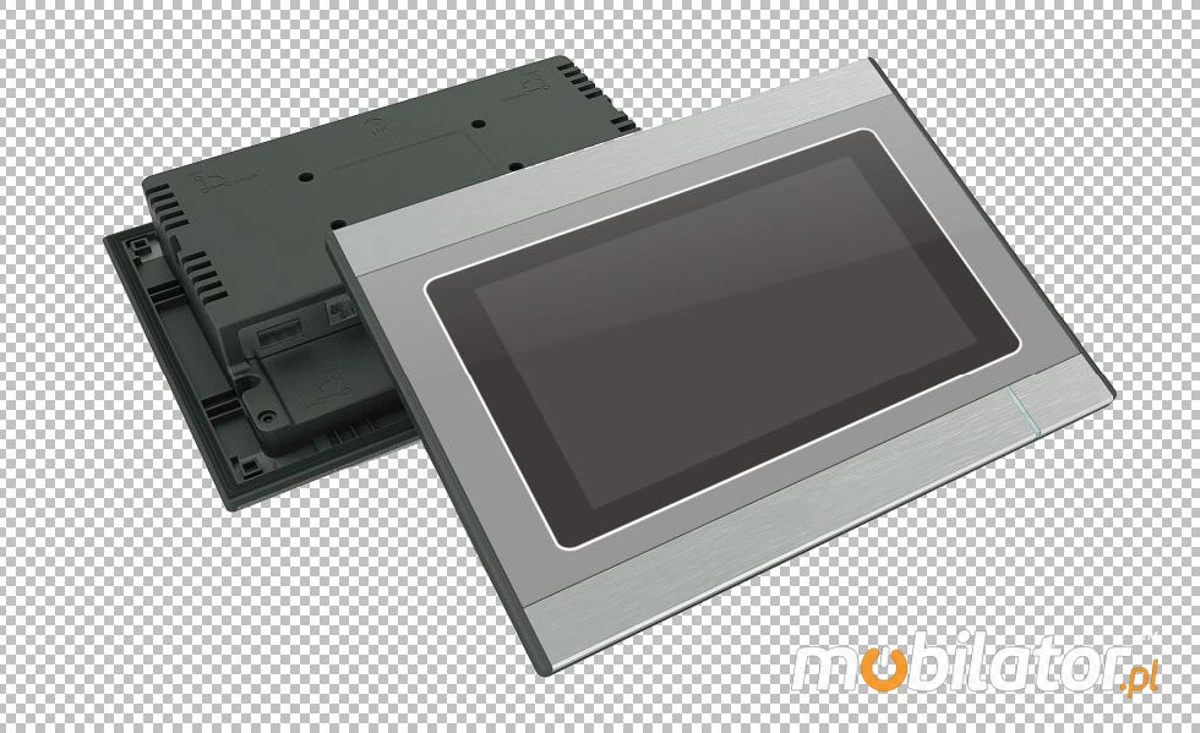

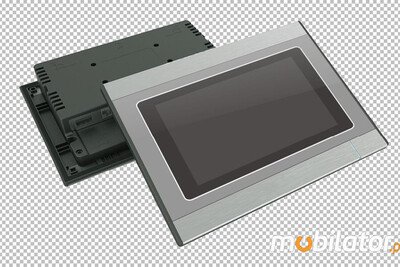

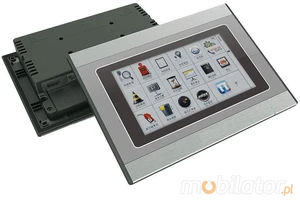

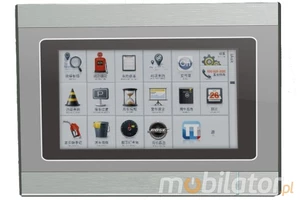

Przemysłowe panele operatorskie lub też panele sterownicze to urządzenia umożliwiające sterowanie innymi urządzeniami elektrycznymi przy pomocy wygodnego i intuicyjnego interfejsu dotykowego. Dzięki solidnej konstrukcji urządzenia te nadają się do pracy nawet w bardzo ciężkich warunkach środowiskowych. Model MK-070-4EU01 posiada normę odpornościową IP65 wyznaczającą stopień ochrony przed pyłem i wodą.
|

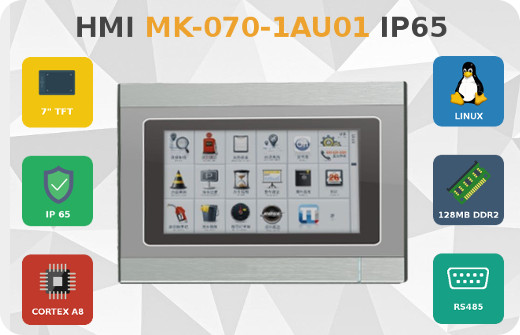

Procesor |
ARM Cortex A8 600MHz |
|
Pamięć RAM |
128MB |
|
Pamięć Flash |
256MB |
|
Ekran |
7" TFT (800x480) |
|
Dotyk |
4-Wire Rezystywny |
|
Złącza |

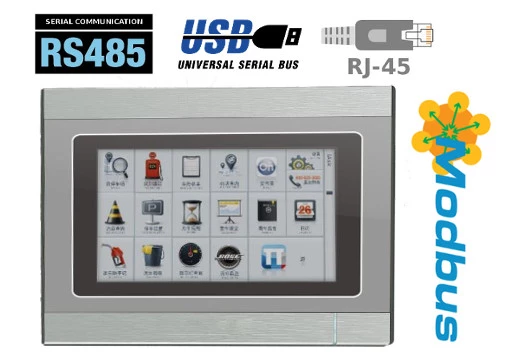

USB 2.0 (Host) | USB 2.0 (Slave) | RS485 | RJ-45 LAN |
|
System operacyjny |
Linux |
|
Protokoły komunikacyjne |
Modbus/MPI/PPI |
|
Rozmiary |
230x166x39mm |
|
Waga |
~1300g |
|
Odporność |
IP65 |
Wielozadaniowy system
HMI został wyposażony w system operacyjny z rodziny Linux, który zapewnia jak największą wydajność urządzenia oraz bez problemu radzi sobie z wieloma procesami jednocześnie. Wygodny interfejs sprawia, że obsługa paneli operatorskich nigdy nie była bardziej intuicyjna.
Wydajny procesor
Istotną zaletą HMI MK-070-4EU01 jest skuteczne połączenie małych wymiarów ze sporymi możliwościami poprzez użycie procesora z rodziny ARM Cortex A8 z częstotliowścią taktowania 600MHz, który w połączeniu z 128MB pamięci RAM daje nam wydajne, wielozadaniowe urządzenie z bardzo dobrym stosunkiem jakości do ceny.
Niewielkie wymiary

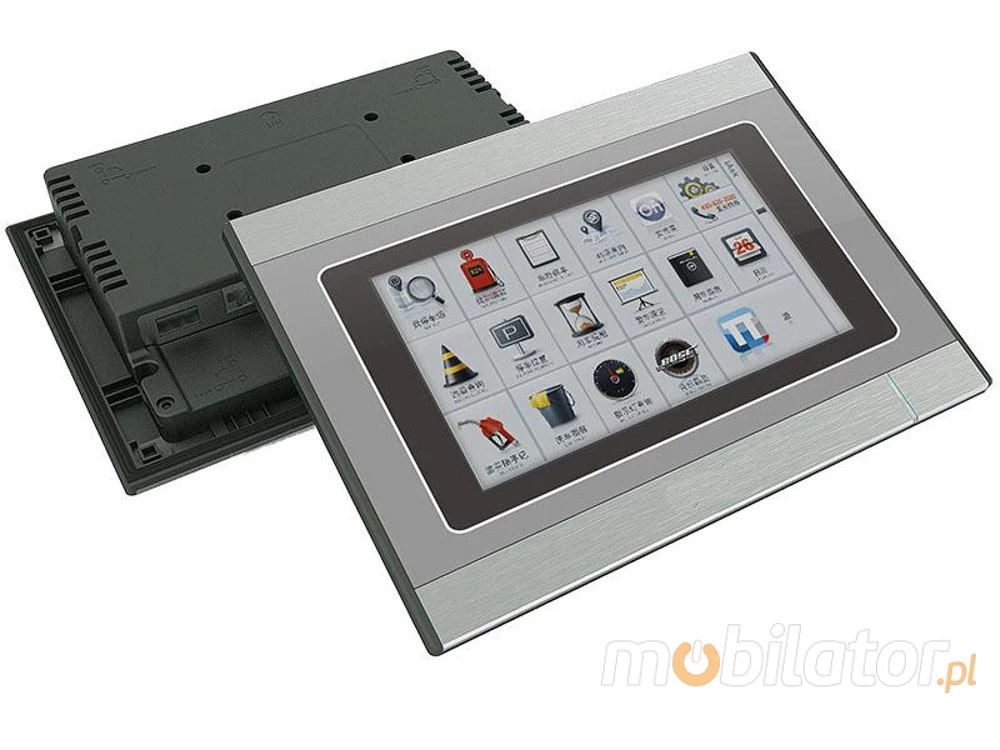

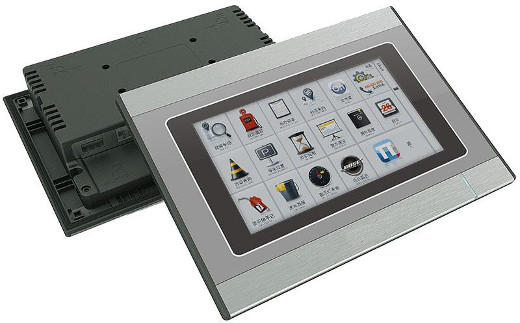

HMI MK-070-4EU01 został wyposażony w 7 calowy ekran a całkowite wymiary jego konstrukcji to zaledwie 230mm x 166mm x 39 mm, przy rozmiarze wycięcia 192mm x 138mm, jego waga to zaledwie 1.300 gramów. Dzięki tak małej objętości model ten może zostać zastosowany w nawet tam gdzie brakuje wolnego miejsca. Dodatkowo HMI ma możliowość montażu na ścianie dla jak największej wygody i łatwości dostępu.
Solidna konstrukcja

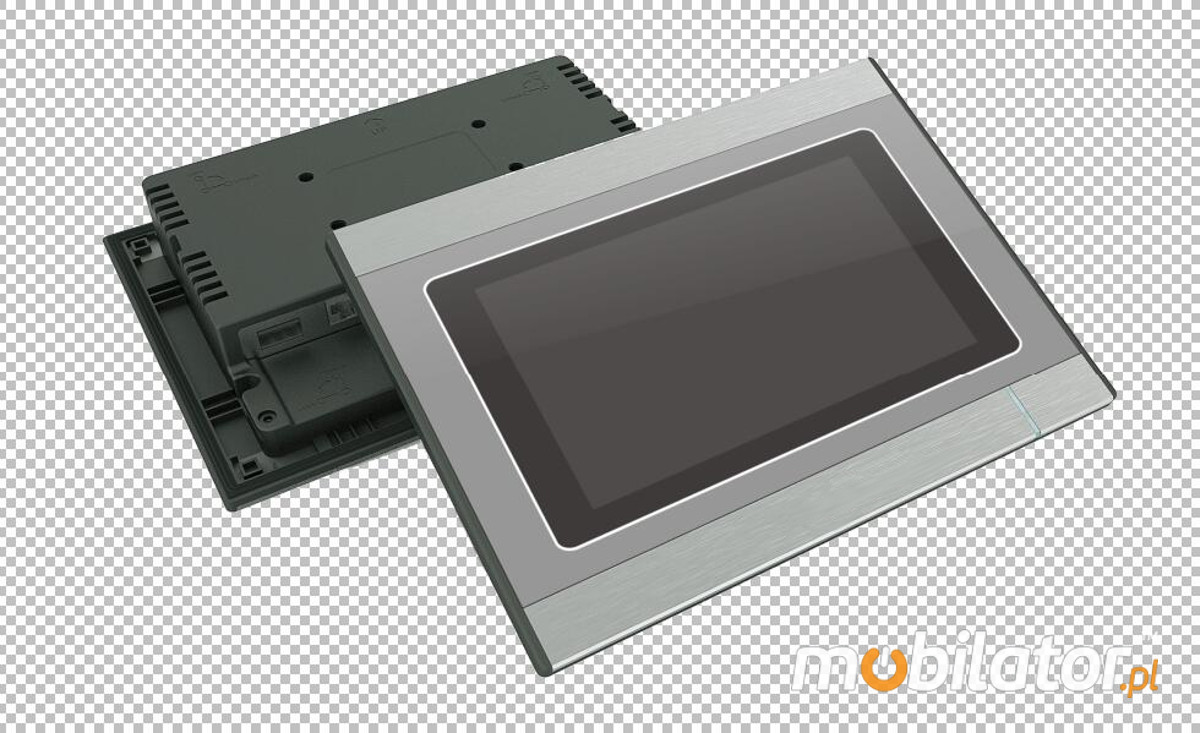

Obudowa HMI została wykonana ze specjalistycznej mieszanki PC/ABS (Poliwęglan/akrylonitrylo-butadienowo-styren) zapewniając urządzeniu bardzo dużą odporność na uszkodzenia mechaniczne. Dzięki takiej konstrukcji jest on w każdej chwili gotowy do eksploatacji nawet w ekstremalnych warunkach, takich jak upał, zimno czy wibracje. Dodatkowo przedni panel urządzenia posiada międzynarodową normę IP65, co potwierdza odporność na wodę i całkowią ochronę przed pyłem.
Niski pobór mocy
Dzięki zastosowaniu najnowszych technologii HMI MK-070-4EU01 jest przystosowany do ciągłej pracy przy niskim zużyciu energii mniejszym niż 7.2W przy napięciu 24V.
Odporność sprzętowa IP65
Stopnie IP to klasyfikacja różnych stopni ochrony urządzeń elektrycznych, które są zapewniane przez obudowy tych urządzeń według normy PN-92/E-08106. Liczba znajdująca się po „IP” to tak naprawdę dwie cyfry. Pierwsza oznacza ochronę przed dostępem ludzi i zwierząt do niebezpiecznych części oraz ochrona przed zanieczyszczeniami, np. pyłem. Chodzi głównie o dostęp ciał obcych do wnętrza urządzenia. Druga z cyfr to stopień ochrony przed wodą.
|
Brak ochrony |
0 |
 |
0 |
Brak ochrony |
|
Ochrona przed obiektami > 50mm (np. ręce) |
1 |
 |
1 |
Woda kapiąca pionowo nie powinna wywoływać żadnych niepożądanych efektów |
|
Ochrona przed obiektami > 12mm (np. palce) |
2 |
 |
2 |
Woda kapiąca pod kątem 15 stopni od pionu nie powinna wywoływać żadnych niepożądanych efektów |
|
Ochrona przed obiektami > 2.5mm (np. narzędzia/przewody) |
3 |
 |
3 |
Woda spadająca pod jakimkolwiek kątem aż do 60 stopni od pionu nie powinna wywoływać żadnych niepożądanych efektów |
|
Ochrona przed obiektami > 1mm (np. małe narzędzia) |
4 |
 |
4 |
Bryzgi wodne niezależnie od kierunku nie powinny wywoływać żadnych niepożądanych efektów |
|
Ochrona przed kurzem, ogranicza wnikanie |
5 |
.gif) |
5 |
Strumień wodny z dyszy bezpośrednio skierowany na obiekt nie powinien wywoływać żadnych niepożądanych efektów |
|
Całkowita ochrona przed pyłem |
6 |
 |
6 |
Nawet w przypadku czasowego zanurzenia, np. w wodzie morskiej, woda nie powinna wywołać żadnych niepożądanych efektów |
|
— |
7 |
.gif) |
7 |
Woda nie może penetrować urządzenia jeżeli jest ono zanurzone z uwzględnieniem wskazanych warunków czasowych i ciśnieniowych (do 1m) |
|
— |
8 |
|
8 |
Nie mogą wystąpić żadne niepożądane efekty jeżeli urządzenie jest zatopione pod wodą (powyżej 1m) |
|
Temperatura pracy |
0℃ - 50℃ |
|
Temperatura spocyznku |
-20℃ - 60℃ |
|
Wilgotność względna |
10% - 90% (bez kondensacji) |
|
Odporność na pył |
IP6x |
|
Odporność na wodę |
IPx5 |
Wybierz wersję dopasowaną do swoich potrzeb. Klikając na numer konfiguracji sprzętowej zostaniesz przekierowany do produktu z parametrami podanymi niżej. Na życzenie klienta może zostać stworzona konfiguracja niedostępna w ofercie. Szczegółowe parametry dostępne są w zakładce "Dane Techniczne".
.JPG)

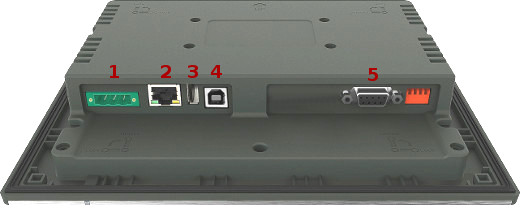

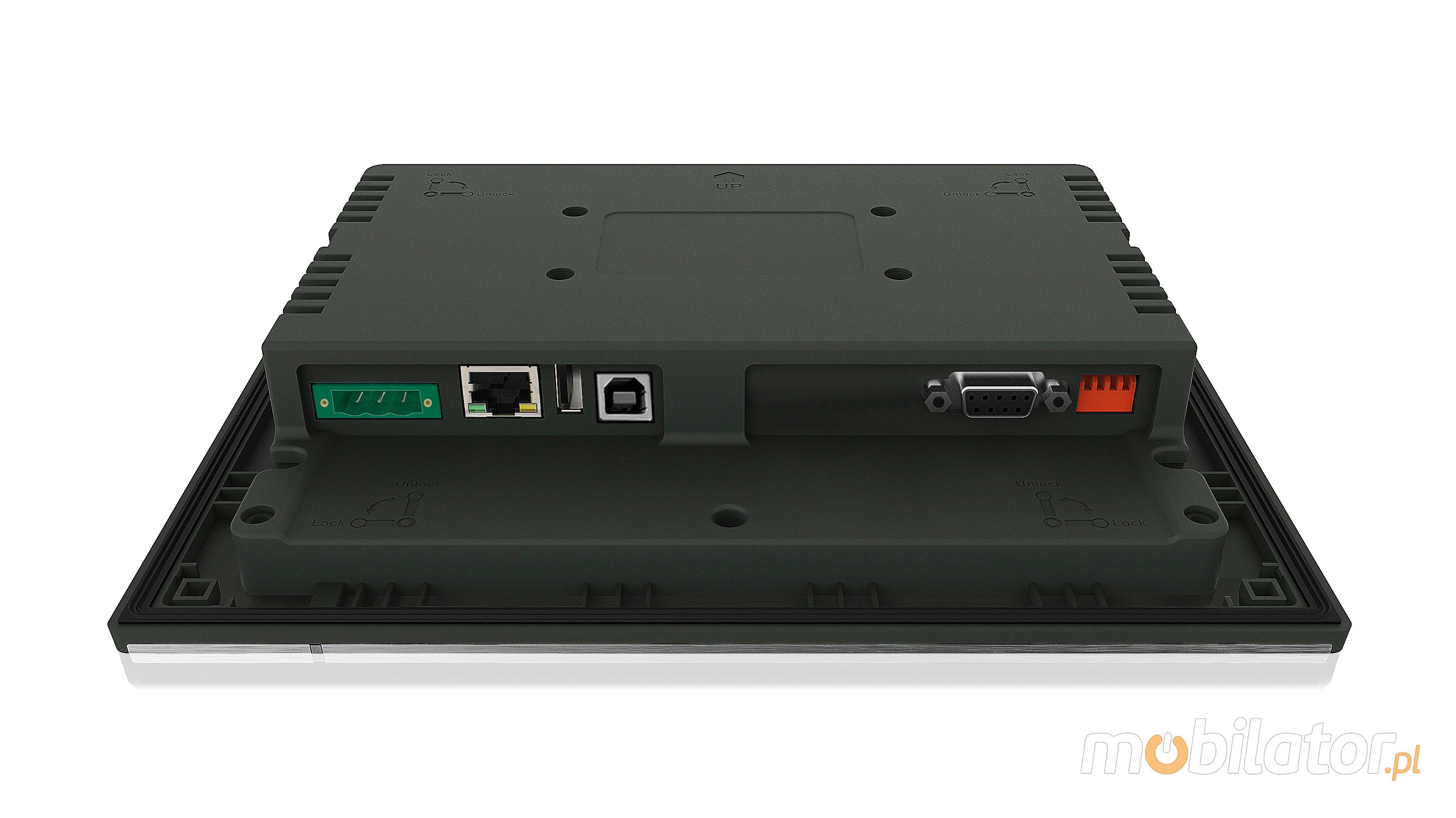

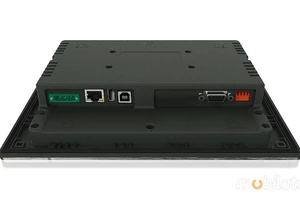

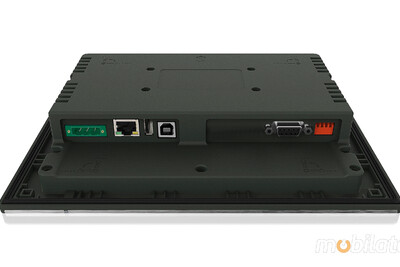

1. DC 24V +/-
2. RJ-45 LAN (opcja)
3. USB 2.0 Host
4. USB 2.0 Slave
5. DB9 (RS485)
Modbus
Modbus to protokół komunikacyjny stworzony początkowo do wykorzystania przy sterownikach PLC, z czasem jednak stał on się standardem z szerokim zastosowaniem przy elektronicznych przemysłowych urządzeniach. Umożliwia on komunikowanie się z wieloma urządzeniami podłączonymi do tej samej sieci jak np. system sterowania temperatury i wilgotności po czym wysyła odebrane dane do komputera. Powstały wersje dla portu szeregowego i dla sieci ethernet. Modbus jest obecnie standardem otwartym.
|
Rodzaj złącza |
Ilość |
|
USB 2.0 Host |
1 |
|
USB 2.0 Slave |
1 |
|
RS485 |
1 |
|
RJ-45 LAN (opcja) |
1 |
|
DC 24V |
1 |
STEROWNIKI PLC
Sterowniki PLC to uniwersalne urządzenie mikroprocesorowe przeznaczone do sterowania pracą maszyny lub urządzenia technologicznego. Sterownik PLC musi zostać dopasowany do urządzenia HMI poprzez wprowadzenie do jego pamięci żądanego algorytmu działania obiektu. Cechą charakterystyczną sterowników PLC odróżniającą ten sterownik od innych sterowników komputerowych jest cykliczny obieg pamięci programu. Algorytm jest zapisywany w dedykowanym sterownikowi języku programowania. Istnieje możliwość zmiany algorytmu przez zmianę zawartości pamięci programu. Sterownik wyposaża się w odpowiednią liczbę układów wejściowych zbierających informacje o stanie obiektu i żądaniach obsługi oraz odpowiednią liczbę i rodzaj układów wyjściowych połączonych z elementami wykonawczymi, sygnalizacyjnymi lub transmisji danych.
Sterownik PLC nie jest zawarty w standardowym wyposażeniu urządzenia - należy go dokupić oddzielnie.
Smart Home
Urządzenie HMI dzięki swojemu przejrzystemu i intuicyjnemu interfejsowi dotykowemu, może zostać z łatowścią przystosowany do domów typu Smart Home, rozwiązanie to pozwala na sterowanie funkcjami takimi jak muzyka, ogrzewanie czy klimatyzacja, z jednego miejsca. Idealne urządzenie dla ludzi którzy lubią mieć wszystko w zasięgu ręki.
Magazyn
Przemysłowy panel operatorski HMI może posłużyć do podłączenia wielu urządzeń znajdujących się w magazynie i ułatwić ich sterowanie. A jego wytrzymała obudowa jest idealnie stworzona do trudnych warunków panujących w takich pomieszczeniach. Żaden kurz ani brud nie przeszkodzą mu w pracy, będzie działał bez zarzutów nawet w dużym zapyleniu i zabrudzeniu środowiska.
Przemysł
Dzięki łatwości z jaką panel operatorski HMI może zostać dostosowany do określonych zadań, znalazł on szerokie zastosowanie przede wszystkim w przemyśle. Dzięki swojej funkcjonalności i pośrednictwie pomiędzy maszynami a człowiekiem HMI stanowi centrum zarządzania procesami, co daje możliwość sterowania urządzeniami i odpowiedniego reagowania na określone sytuacje.
