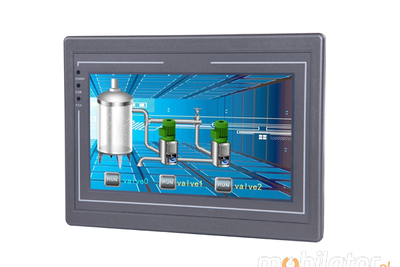

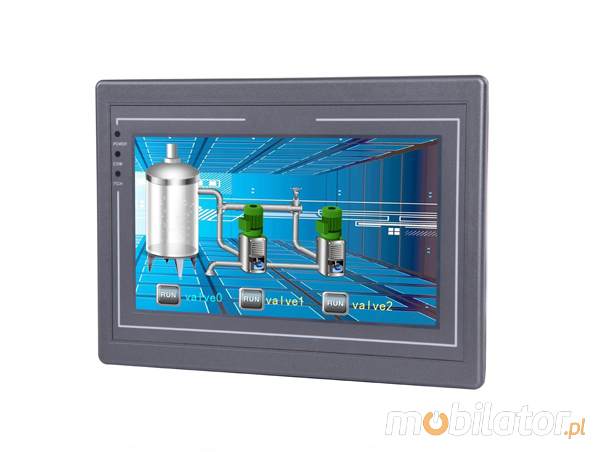

Przemysłowe panele operatorskie lub też panele sterownicze to urządzenia umożliwiające sterowanie innymi urządzeniami elektrycznymi przy pomocy wygodnego i intuicyjnego interfejsu dotykowego. Dzięki solidnej konstrukcji urządzenia te nadają się do pracy nawet w bardzo ciężkich warunkach środowiskowych. Model N8070PI posiada normę odpornościową IP65 wyznaczającą stopień ochrony przed pyłem i wodą.
|
Procesor |
ARM Cortex A8 600MHz |
|
Ekran |
10.4" (800x600), Rezystywny |
|
Pamięć RAM |
512MB DDR3 |
|
Pamięć Flash |
8GB EMMC |
|
Złącza |
USB 2.0 Host | USB 2.0 Client | COM: RS232/422/485 | RJ-45 LAN | Karta SD |
|
System operacyjny |
Windows CE 7.0 | Linux | WECON OS (Dedykowany system producenta) |
|
Rozmiary |
299mm x 222mm x 54mm |
|
Waga |
~1.9kg |
|
Odporność |
IP65 (Przedni panel) |
|
Protokoły PLC |
Standard | Modbus |
|
Inne |
Magistrala CAN | Obsługa kamer IP | Zdalna kontrola | Obsługa Wi-Fi |
Wielozadaniowy system
HMI może zostać wyposażony w system operacyjny z rodziny Windows CE, Linux lub dedykowany system operacyjny producenta - WECON OS, które zapewniają jak największą wydajność urządzenia oraz bez problemu radzi sobie z wieloma procesami jednocześnie. Wygodny interfejs sprawia, że obsługa paneli operatorskich nigdy nie była bardziej intuicyjna.
Wydajny procesor
Istotną zaletą HMI N8070PII jest skuteczne połączenie małych wymiarów ze sporymi możliwościami poprzez użycie procesora z rodziny ARM Cortex A8 z częstotliowścią taktowania 600MHz, który w połączeniu z 512MB pamięci RAM daje nam wydajne, wielozadaniowe urządzenie z bardzo dobrym stosunkiem jakości do ceny.

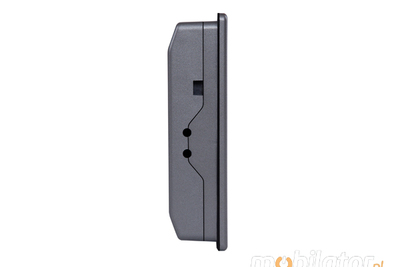

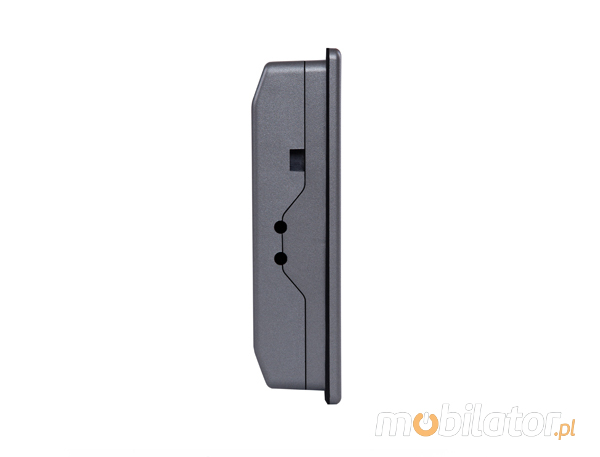

Niewielkie wymiary
HMI N8070PI został wyposażony w 10.4 calowy ekran, a całkowite wymiary jego konstrukcji to zaledwie 299mm x 222mm x 54mm, przy rozmiarze wycięcia 288mm x 212mm, jego waga to jedynie 1900 gramów. Dzięki tak małej objętości model ten może zostać zastosowany w nawet tam gdzie brakuje wolnego miejsca. Dodatkowo HMI ma możliowość montażu na ścianie dla jak największej wygody i łatwości dostępu.
Solidna konstrukcja
Obudowa HMI została wykonana ze specjalistycznej mieszanki ABS zapewniając urządzeniu bardzo dużą odporność na uszkodzenia mechaniczne. Dzięki takiej konstrukcji jest on w każdej chwili gotowy do eksploatacji nawet w ekstremalnych warunkach, takich jak upał, zimno czy wibracje. Dodatkowo przedni panel urządzenia posiada międzynarodową normę IP65, co potwierdza odporność na wodę i całkowią ochronę przed pyłem.
Niski pobór mocy
Dzięki zastosowaniu najnowszych technologii HMI N8070PI jest przystosowany do ciągłej pracy przy niskim zużyciu energii mniejszym niż 10W przy napięciu 24V.
Odporność sprzętowa IP65
Stopnie IP to klasyfikacja różnych stopni ochrony urządzeń elektrycznych, które są zapewniane przez obudowy tych urządzeń według normy PN-92/E-08106. Liczba znajdująca się po „IP” to tak naprawdę dwie cyfry. Pierwsza oznacza ochronę przed dostępem ludzi i zwierząt do niebezpiecznych części oraz ochrona przed zanieczyszczeniami, np. pyłem. Chodzi głównie o dostęp ciał obcych do wnętrza urządzenia. Druga z cyfr to stopień ochrony przed wodą.
|
Brak ochrony |
0 |
 |
0 |
Brak ochrony |
|
Ochrona przed obiektami > 50mm (np. ręce) |
1 |
 |
1 |
Woda kapiąca pionowo nie powinna wywoływać żadnych niepożądanych efektów |
|
Ochrona przed obiektami > 12mm (np. palce) |
2 |
 |
2 |
Woda kapiąca pod kątem 15 stopni od pionu nie powinna wywoływać żadnych niepożądanych efektów |
|
Ochrona przed obiektami > 2.5mm (np. narzędzia/przewody) |
3 |
 |
3 |
Woda spadająca pod jakimkolwiek kątem aż do 60 stopni od pionu nie powinna wywoływać żadnych niepożądanych efektów |
|
Ochrona przed obiektami > 1mm (np. małe narzędzia) |
4 |
 |
4 |
Bryzgi wodne niezależnie od kierunku nie powinny wywoływać żadnych niepożądanych efektów |
|
Ochrona przed kurzem, ogranicza wnikanie |
5 |
 |
5 |
Strumień wodny z dyszy bezpośrednio skierowany na obiekt nie powinien wywoływać żadnych niepożądanych efektów |
|
Całkowita ochrona przed pyłem |
6 |
 |
6 |
Nawet w przypadku czasowego zanurzenia, np. w wodzie morskiej, woda nie powinna wywołać żadnych niepożądanych efektów |
|
— |
7 |
.gif) |
7 |
Woda nie może penetrować urządzenia jeżeli jest ono zanurzone z uwzględnieniem wskazanych warunków czasowych i ciśnieniowych (do 1m) |
|
— |
8 |
|
8 |
Nie mogą wystąpić żadne niepożądane efekty jeżeli urządzenie jest zatopione pod wodą (powyżej 1m) |
|
Temperatura pracy |
-10℃ - 60℃ |
|
Temperatura spocyznku |
-30℃ - 70℃ |
|
Wilgotność względna |
10% - 90% |
|
Odporność na pył (Przedni panel) |
IP6x |
|
Odporność na wodę (Przedni panel) |
IPx5 |
WSPARCIE DLA POSZCZEGÓLNYCH systemów
|
|
wecon os |
|
Narzędzie programistyczne |
PI Studio |
|
Koszt |
Darmowy |
|
Narzędzia systemowe |
Dostosowanie wyświetlacza
Konfiguracja parametrów komunikacji |
|
Dokumentacja |
Tak |
|
Wsparcie techniczne producenta |
Profesjonalne wsparcie w zakresie sprzętu i oprogramowania |
|
Domyślny ekran |
Fabryczny ekran WECON |
|
|
Windows ce 7.0 |
|
Narzędzie programistyczne |
Visual Studio .NET |
|
Koszt |
Darmowy (nielicencjonowany) / Płatny (licencjonowany) |
|
Narzędzia systemowe |
Narzędzie CETOOL |
|
Dokumentacja |
Dokumentacja Microsoft |
|
Wsparcie techniczne producenta |
Tylko w przypadku programowania sterowników |
|
Domyślny ekran |
Pulpit systemu Windows CE 7.0 |
|
|
linux |
|
Narzędzie programistyczne |
Qt |
|
Koszt |
Darmowy |
|
Narzędzia systemowe |
Nie |
|
Dokumentacja |
Nie |
|
Wsparcie techniczne producenta |
Tylko w przypadku programowania sterowników |
|
Domyślny ekran |
Standardowy wiersz poleceń systemu Linux |
.jpg)
Modbus
Modbus to protokół komunikacyjny stworzony początkowo do wykorzystania przy sterownikach PLC, z czasem jednak stał on się standardem z szerokim zastosowaniem przy elektronicznych przemysłowych urządzeniach. Umożliwia on komunikowanie się z wieloma urządzeniami podłączonymi do tej samej sieci jak np. system sterowania temperatury i wilgotności po czym wysyła odebrane dane do komputera. Powstały wersje dla portu szeregowego i dla sieci ethernet. Modbus jest obecnie standardem otwartym.

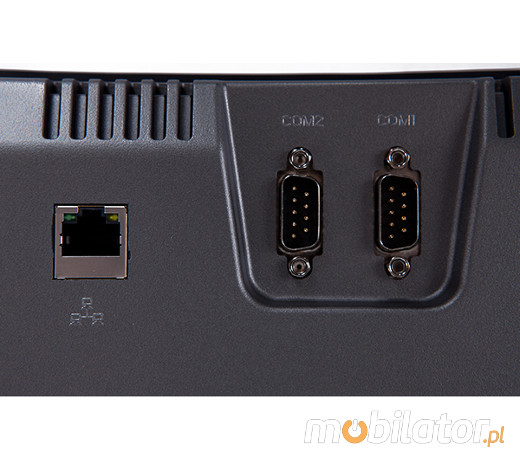

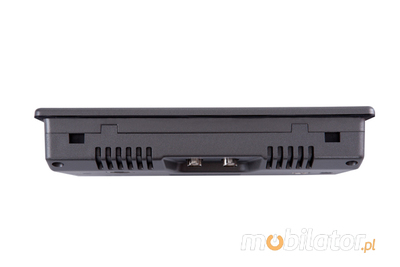

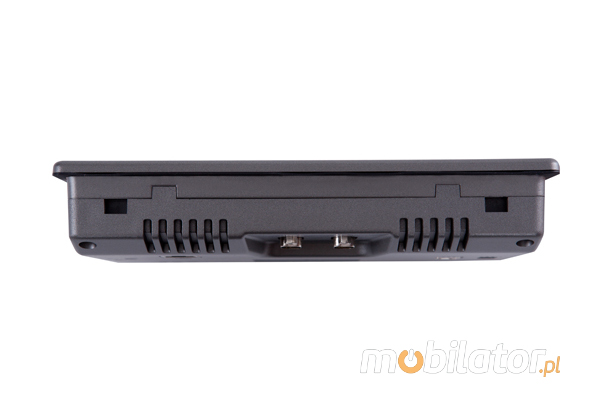

Złącza:
|
Rodzaj złącza |
Ilość |
|
USB 2.0 Host |
1 |
|
USB 2.0 Client |
1 |
|
COM |
2 |
|
RS232/485 |
1 |
|
RJ-45 LAN |
1 |
|

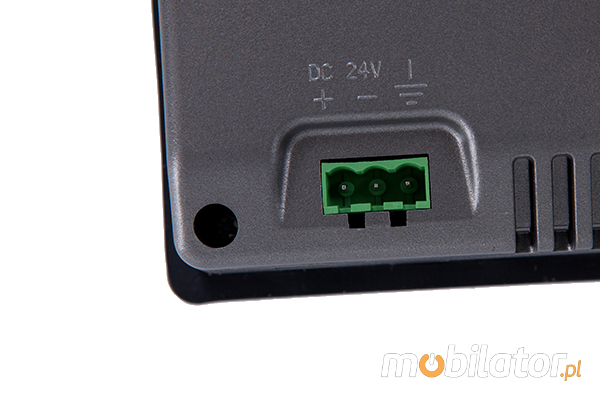

DC 24V |
1 |
Porty COM:
|
Numer portu |
obsługiwane protokoły |
|
COM1 |
RS232/RS485 lub RS232/RS422 |
|
COM2 |
RS232/485 |
|
COM3 (na porcie COM2) |
RS485 |
STEROWNIKI PLC
Sterowniki PLC to uniwersalne urządzenie mikroprocesorowe przeznaczone do sterowania pracą maszyny lub urządzenia technologicznego. Sterownik PLC musi zostać dopasowany do urządzenia HMI poprzez wprowadzenie do jego pamięci żądanego algorytmu działania obiektu. Cechą charakterystyczną sterowników PLC odróżniającą ten sterownik od innych sterowników komputerowych jest cykliczny obieg pamięci programu. Algorytm jest zapisywany w dedykowanym sterownikowi języku programowania. Istnieje możliwość zmiany algorytmu przez zmianę zawartości pamięci programu. Sterownik wyposaża się w odpowiednią liczbę układów wejściowych zbierających informacje o stanie obiektu i żądaniach obsługi oraz odpowiednią liczbę i rodzaj układów wyjściowych połączonych z elementami wykonawczymi, sygnalizacyjnymi lub transmisji danych.
Sterownik PLC nie jest zawarty w standardowym wyposażeniu urządzenia - należy go dokupić oddzielnie.
ZDALNA KONTROLA PRZEZ SIEĆ
HMI N8070PI umożliwia zdalne łączenie się z urządzeniem przez sieć Ethernet, pozwala to na pełną kontrolę nad danym HMI oraz na wyświetlanie jego ekranu w trybie rzeczywistym na podłączonym do niego urządzeniu z wykorzystaniem przeglądarki internetowej. Dzięki takiemu rozwiązaniu użytkownik może podłączyć kilka takich urządzeń do jednego, głównego komputera i z jednego miejsca zarządzać siecią paneli.
OBSŁUGA KAMER IP
.png)
Kamery IP to urządzenia rejestrujące i przesyłające obraz na żywo bezpośrednio przez sieć IP, umożliwiając uprawnionym użytkownikom obserwację na miejscu lub z oddalonego stanowiska. Podgląd, zapisywanie i zarządzenie materiałem wizyjnym z takiej kamery odbywa się za pośrednictwem infrastruktury sieci opartej na standardowym protokole IP. HMI N8070PI umożliwia podłączenie takiej kamery z wykorzystaniem portu ethernet, dzięki czemu można wyświetlać oraz sterować obrazem z kamery bezpośrednio na ekranie panelu.
Magistrala can
CAN jest asynchroniczną szeregową magistralą służącą wymianie danych. Została zaprojektowana na potrzeby przemysłu samochodowego aby zwiększyć niezawodność takich systemów jak ABS czy sterowanie silnikiem. Jest to rozwiązanie powszechnie stosowane w różnych dziedzinach, przede wszystkim w przemyśle motoryzacyjnym, gdzie na bazie magistrali CAN realizuje się cyfrowa magistralę pojazdów. Jest ona głównym medium zbiorczym dla sensorów, układów wykonawczych, jak i elementów dodatkowych. Stosowana technika priorytetów standardu CAN pozwala na rozgraniczenie sterowania z jednej strony elementów nadzwyczaj ważnych, takich jak poduszki powietrzne, z drugiej strony kwestii błahych takich jak transmisja danych między sprzętem dodatkowym.
.jpg)
Inteligentny Dom
Urządzenie HMI dzięki swojemu przejrzystemu i intuicyjnemu interfejsowi dotykowemu, może zostać z łatowścią przystosowany do domów typu Smart Home, rozwiązanie to pozwala na sterowanie funkcjami takimi jak muzyka, ogrzewanie czy klimatyzacja, z jednego miejsca. Idealne urządzenie dla ludzi którzy lubią mieć wszystko w zasięgu ręki.
Magazyn
Przemysłowy panel operatorski HMI może posłużyć do podłączenia wielu urządzeń znajdujących się w magazynie i ułatwić ich sterowanie. A jego wytrzymała obudowa jest idealnie stworzona do trudnych warunków panujących w takich pomieszczeniach. Żaden kurz ani brud nie przeszkodzą mu w pracy, będzie działał bez zarzutów nawet w dużym zapyleniu i zabrudzeniu środowiska.
.jpg)
Przemysł
Dzięki łatwości z jaką panel operatorski HMI może zostać dostosowany do określonych zadań, znalazł on szerokie zastosowanie przede wszystkim w przemyśle. Dzięki swojej funkcjonalności i pośrednictwie pomiędzy maszynami a człowiekiem HMI stanowi centrum zarządzania procesami, co daje możliwość sterowania urządzeniami i odpowiedniego reagowania na określone sytuacje.
.jpg)
