Wyświetlacz

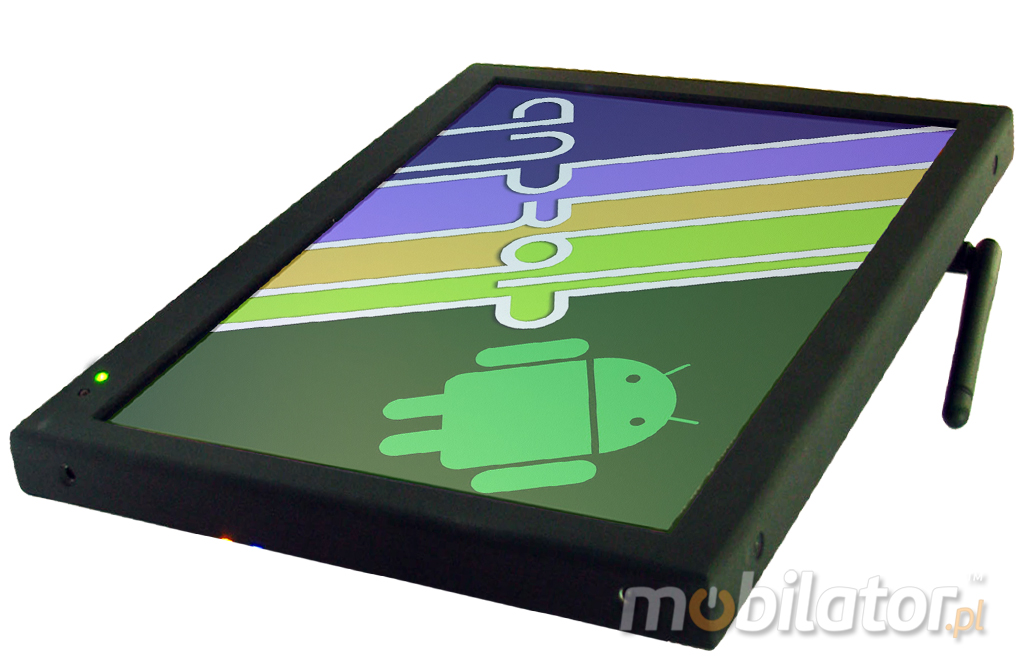

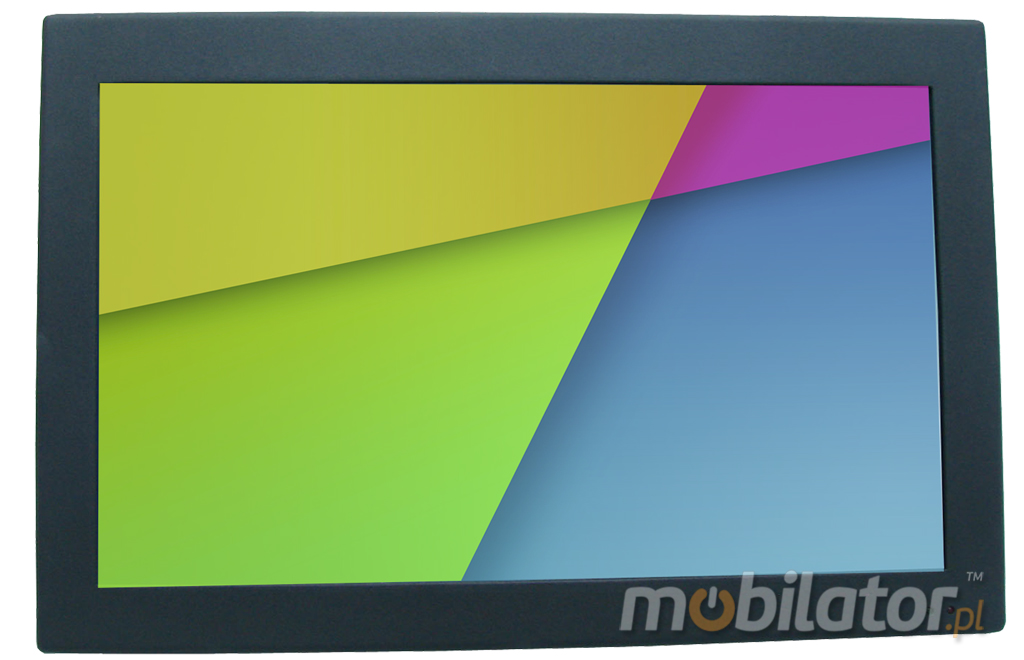

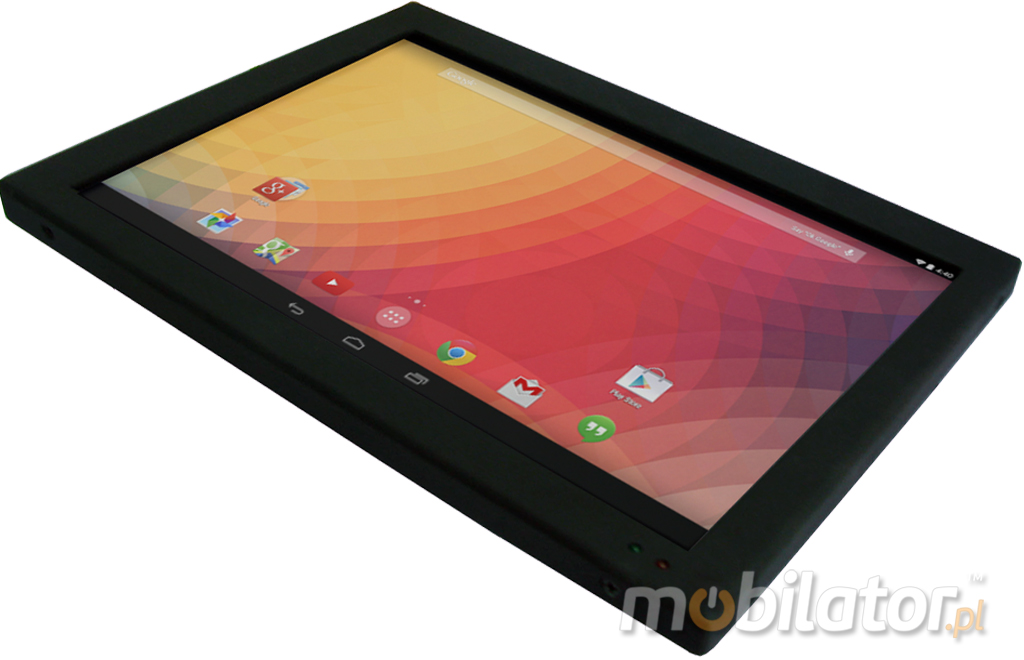

Komputer operatorski  AV-Panel 15 posiada odporny na wodę i zadrapania 15" ekran o twardości 3H. Przy rozdzielczości 1366x768 i wysokiej jasności 250 cd/m2, ekran rezystywny typu "4 wire resistive" z wysoką wrażliwością na dotyk, oferuje użytkownikowi wyraźny obraz i łatwość obsługi.

Ekran rezystancyjny (oporowy)

Powierzchnia czuła na dotyk zbudowana jest z dwóch plastikowych płytek. Płytka na powierzchni wykonana jest z cienkiego i odpornego na zadrapania plastiku. Pokryta jest także cienką warstwą materiałów przewodzących (tlenek cyny i tlenek indu) umieszczonych na spodzie “szybki”. Pod górną szybką (czyli poniżej materiału przewodzącego) znajduje się druga plastikowa płytka. Obydwie płytki nie mają ze sobą kontaktu aż do momentu, gdy użytkownik urządzenia nie wciśnie ekranu palcem lub rysikiem. Następuje wtedy kontakt pomiędzy oddalonymi od siebie nieznacznie ekranami. W wyniku ich zetknięcia powstaje zwarcie, które dzięki zmierzeniu oporów pionowego i poziomego zamieniane jest na dane wskazujące procesorowi miejsce styku.

Ekran rezystancyjny zapewnia dobrą widoczność, która spada jednak dość mocno w słońcu. Ten typ ekranu w przeciwieństwie do ekranu pojemnościowego, pozwala na stosowanie pisma odręcznego (przydaje się tutaj rysik). O multitouch-u możemy jedynie pomarzyć.

4-przewodowy rezystancyjny

4-przewodowy rezystancyjny ekran dotykowy jest preferowanym rozwiązaniem do tanich zastosowań. Składa się on z warstwy dolnej przewodzącej szkła lub folii i  górnej warstwy przewodzącej, oddzielone od bardzo małych przezroczystych dystansowych punktów. Napięcie jest przyłożone do powierzchni przewodzącej. Gdy ciśnienie z domieszką nakłada się górną warstwę, jest odbijane i styka się z dolną warstwą w wyniku spadku napięcia. Zmiana ta jest wykrywana przez kontroler. Na przemian sygnał odbiera napięcia pomiędzy górną warstwą i dolną warstwę. Współrzędne X i Y poprzez dotyk użytkowanika są obliczane.

Rezystancyjne ekrany są bardzo trwałe i można je stosować w różnych środowiskach. Ten typ ekranu jest zalecany do bardzo  wymagających zastosowań tj. punkt sprzedaży, systemy restauracyjne, przemysłowe  , kontroli i wiele innych zastosowań w miejscach pracy.

Zastosowanie

Spełnione normy oraz przeprowadzone testy Komputer panelowy operatorski  AV-Panel 15 jest specjalnie zaprojektowany do stosowania w ciężkich warunkach przemysłowych, a także na zewnątrz. Odporna obudowa IP54 panelu przedniego oraz aluminiowa obudowa chroni wyświetlacz z zewnątrz przed uszkodzeniami mechanicznymi, kroplami  wody, piaskiem i pyłem.  AV-Panel 15 jest najlepszym rozwiązaniem w warunkach gdzie panuje kurz lub wilgoć.  Praca 0-60 °C  Wilgotność 5%-90%  Pył IP5x(kurz)  Woda IPx4(krople wody) Odporność sprzętowa IP54 - Panel Przedni Stopnie IP to klasyfikacja różnych stopni ochrony urządzeń elektrycznych, które są zapewniane przez obudowy tych urządzeń. Liczba znajdująca się po „IP” to dwie cyfry. Pierwsza oznacza ochronę przed dostępem ludzi i zwierząt do niebezpiecznych części oraz ochrona przed zanieczyszczeniami, np. pyłem. Chodzi głównie o dostęp ciał obcych do wnętrza urządzenia. Druga z cyfr to stopień ochrony przed wodą. do góry… menu… Pierwsza cyfra [x] Ochrona przed ciałami stałymi   Druga cyfra [y] Ochrona przed płynami Brak ochrony 0 0 Brak ochrony Ochrona przed obiektami > 50mm (np. ręce) 1 1 Woda kapiąca pionowo nie powinna wywoływać żadnych niepożądanych efektów Ochrona przed obiektami > 12mm (np. palce) 2 2 Woda kapiąca pod kątem 15 stopni od pionu nie powinna wywoływać żadnych niepożądanych efektów Ochrona przed obiektami > 2.5mm (np. narzędzia/przewody) 3 3 Woda spadająca pod jakimkolwiek kątem aż do 60 stopni od pionu nie powinna wywoływać żadnych niepożądanych efektów Ochrona przed obiektami > 1mm (np. małe narzędzia) 4 4 Bryzgi wodne niezależnie od kierunku nie powinny wywoływać żadnych niepożądanych efektów Ochrona przed kurzem, ogranicza wnikanie 5 5 Strumień wodny z dyszy bezpośrednio lub pośrednio skierowany na obiekt nie powinien wywoływać żadnych niepożądanych efektów. Całkowita ochrona przed pyłem 6 6 Nawet w przypadku czasowego zanurzenia, np. w wodzie morskiej, woda nie powinna wywołać żadnych niepożądanych efektów.   7 Woda nie może penetrować urządzenia jeżeli jest ono zanurzone z uwzględnieniem wskazanych warunków czasowych i ciśnieniowych (do 1m)   8 Nie mogą wystąpić żadne niepożądane efekty jeżeli urządzenie jest zatopione pod wodą (powyżej 1m)

Panele PC przemysłowe z firmy AV-panel oparte są na wydajnych dwu-rdzeniowych procesorach oraz wysokiej jakości podzespołach.

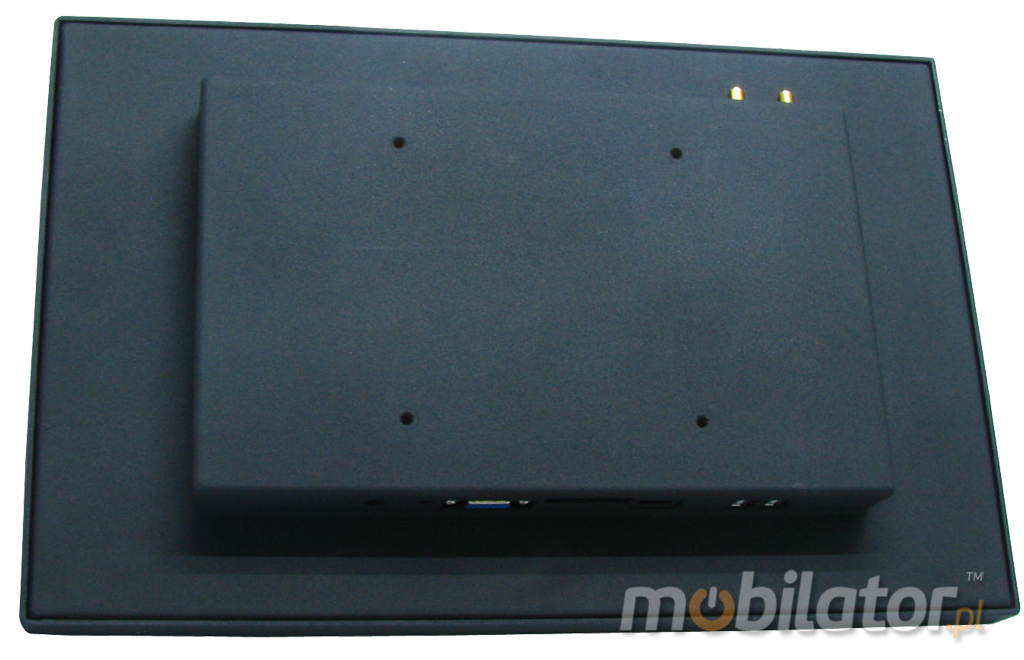

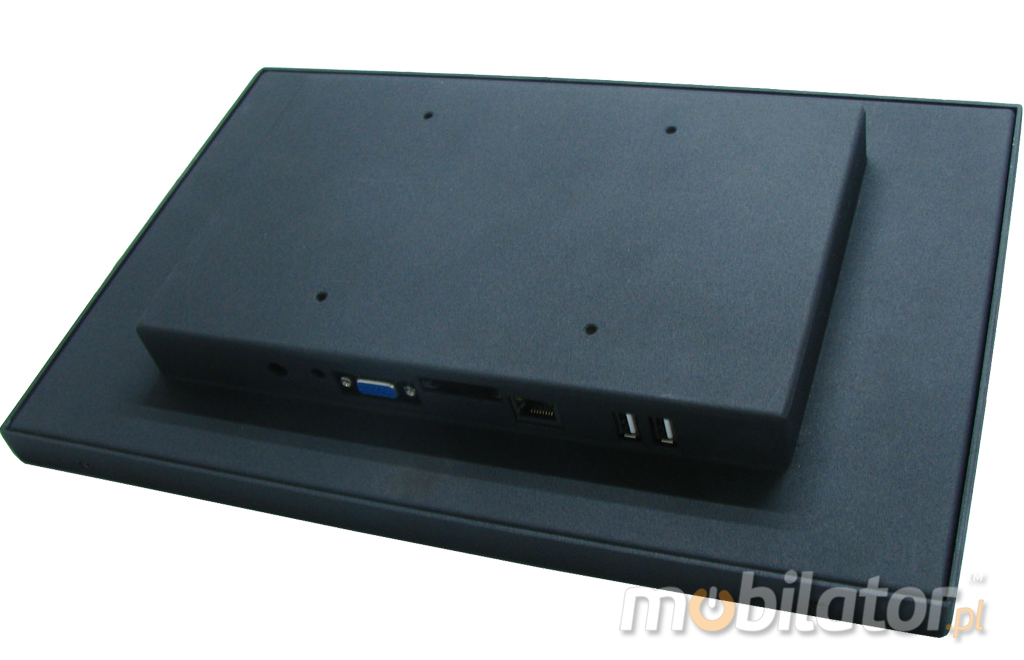

Komputery panelowe operatoskie zamknięte są w niewielkich przemysłowych obudowach, które doskonale odprowadzają ciepło z wnętrz urządzeń. Szeroki asortyment modeli panelowych komputerów przemysłowych  oraz możliwość zmiany konfiguracji, pozwalają na optymalny dobór panelowych komputerów PC do aplikacji multimedialnych i przemysłowych. Największe zalety tych urządzeń to wydajność oraz energooszczędność. Dzięki zastosowaniu mocowania VESA (opcja) przy spodzie obudowy zwiększa możliwości montażu we wszelkiego rodzaju miejscach i pozycjach. Oferowany model Panel PC został selektywnie dobrany i skonfigurowany specjalnie do wymagań systemów Digital Signage, automatów do gier, automatów rozrywkowych, kiosków informacyjnych oraz systemów automatyki przemysłowej.

Dziedziny wykorzystania przemysłowych komputerów operatoskich.

Handel   Bezwentylatorowy panel pc może znaleźć szerokie zastosowanie w handlu np. do sterowania systemem sprzedaży, wyświetlania informacji o produktach na monitorach lub reklam na telebimach. Przy pomocy uchwytu VESA w obudowie istnieje wiele możliwości montażu np. w sklepach (przy kasie fiskalnej) w halach fabrycznych, czy w samochodzie rozwożącym produkty, itp. Z pewnością znajdzie zastosowanie we wszelkiego rodzaju sieciach handlowych.

Magazyn Przemysłowy komputer panelowy dzięki portowi COM może posłużyć do podłączenia wielu urządzeń znajdujących się w magazynie i ułatwić ich sterowanie. A jego wytrzymała obudowa jest idealnie stworzona do trudnych warunków panujących w takich pomieszczeniach. Żaden kurz ani brud nie przeszkodzą mu w pracy, będzie działał bez  zarzutów nawet w dużym zapyleniu i zabrudzeniu środowiska.

Transport i motoryzacja Komputery panelowe mogą być stosowane w transporcie poprzez przystosowanie go do pracy przy zasilaniu 12V . Wówczas panel PC może być używany w samochodach osobowych, autobusach, tramwajach, taksówkach, pociągach, a nawet w samolotach. Bardzo dobrze spełniają swoje funkcje w pojazdach, w których ważny jest mały rozmiar komputera/monitora.

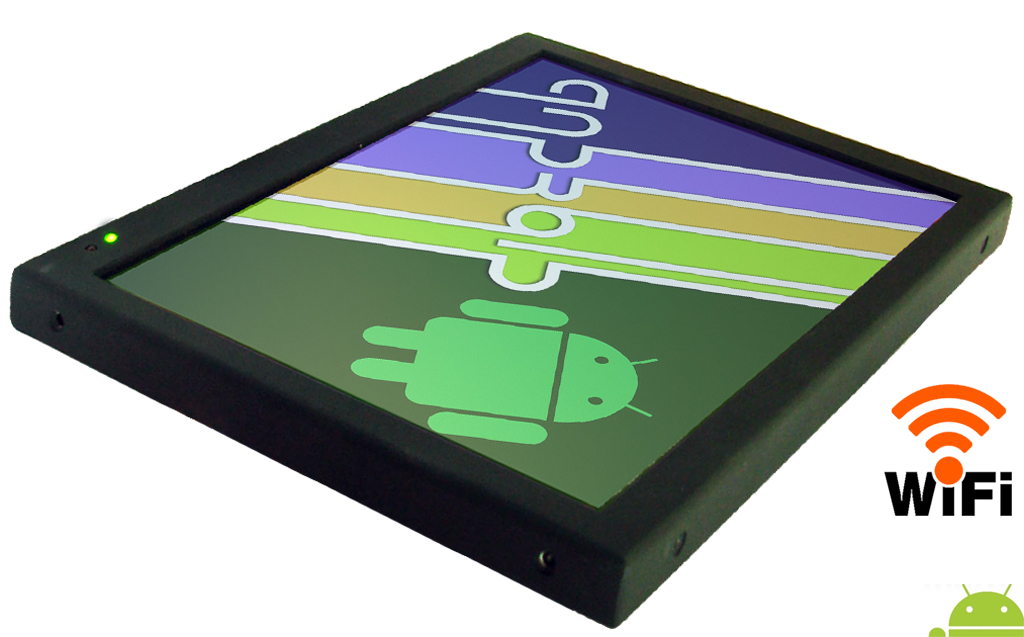

do góry…   menu… Dostępne wersje                                      v.1 v.2 v.3 v.4 v.5 v.6 v.7 v.8  AV-Panel 15 IP54                 Wi-Fi Bluetooth 4.0 - - - 3G - - - - - GPS - - - - - - NFC - - - - - - DC: 12 V - - - - - - DC: 8-36 V - - Ekran rezystywny
