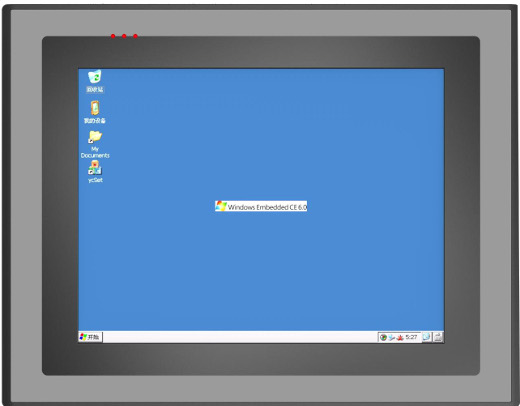

Przemysłowe panele operatorskie lub też panele sterownicze to urządzenia umożliwiające sterowanie innymi urządzeniami elektrycznymi przy pomocy wygodnego i intuicyjnego interfejsu dotykowego. Dzięki solidnej konstrukcji urządzenia te nadają się do pracy nawet w bardzo ciężkich warunkach środowiskowych.
|
Procesor |
ARM Cortex A8 1GHz |
|
Pamięć RAM |
512MB |
|
Wyświetlacz |
8" LCD (800x600) Pojemnościowy |
|
Pamięć Flash |
256MB |
|
Złącza |
USB 2.0 | USB 2.0 Slave | RS232 | RS485 | RJ-45 LAN | Micro SD (max. 32GB) |
|
System operacyjny |
Windows CE 6.0/Linux/Android 4.4.2 |
|
Rozmiary |
233.3 x 181.3 x 31.2mm |
|
Waga |
~700g |
Wielozadaniowy system
HMI może zostać wyposażony w system operacyjny z rodziny Android, które zapewnią jak największą wydajność urządzenia oraz bez problemu radzą sobie z wieloma procesami jednocześnie. Wygodny interfejs sprawia, że obsługa paneli operatorskich nigdy nie była bardziej intuicyjna.
Wydajny procesor
Istotną zaletą HMI ATT800 jest skuteczne połączenie małych wymiarów ze sporymi możliwościami poprzez użycie procesora z rodziny ARM Cortex A8 z częstotliowością taktowania 1GHz, który w połączeniu z 512MB pamięci RAM daje nam wydajne, wielozadaniowe urządzenie z bardzo dobrym stosunkiem jakości do ceny.
Niewielkie wymiary
HMI ATT800 został wyposażony w 8 calowy ekran, a całkowite wymiary jego konstrukcji to zaledwie 233.3mm x 181.3mm x 31.2mm. Jego waga to zaledwie 700 gramów. Dzięki tak małej objętości model ten może zostać zastosowany w nawet tam gdzie brakuje wolnego miejsca. Dodatkowo HMI ma możliowość montażu na ścianie dla jak największej wygody i łatwości dostępu.
Solidna konstrukcja
Obudowa HMI została wykonana z najwyżeszj jakości plastiku zapewniając urządzeniu bardzo dużą odporność na uszkodzenia mechaniczne. Dzięki takiej konstrukcji jest on w każdej chwili gotowy do eksploatacji nawet w ekstremalnych warunkach, takich jak upał, zimno czy wibracje.
Niski pobór mocy
Dzięki zastosowaniu najnowszych technologii HMI ATT800 jest przystosowany do ciągłej pracy przy bardzo niskim zużyciu energii przy napięciu 12-24V.
|
Temperatura pracy |
-10℃ - 60℃ |
|
Temperatura spocyznku |
-20℃ - 70℃ |
|
Wilgotność względna |
20% - 70% (bez kondensacji) |

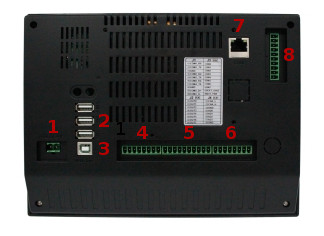

1. DC24V / GND
2. 3x USB 2.0
3. USB Slave
4. Analog I/O (J4)
5. Wejścia cyfrowe (J3)
6. Wyjścia cyfrowe (J2)
7. RJ-45 LAN
8. RS232/485 COM (J1)
Cyfrowe oraz analogowe złącza wejścia/wyjścia są opcjonalne.
|
Rodzaj złącza |
Ilość |
|
USB 2.0 |
3 |
|
RS232 |
2 |
|
RS485 |
1 |
|
DC 24V |
1 |
|
USB Slave |
1 |
|
RJ-45 LAN |
1 |
|
Micro SD |
1 |
STEROWNIKI PLC
Sterowniki PLC to uniwersalne urządzenie mikroprocesorowe przeznaczone do sterowania pracą maszyny lub urządzenia technologicznego. Sterownik PLC musi zostać dopasowany do urządzenia HMI poprzez wprowadzenie do jego pamięci żądanego algorytmu działania obiektu. Cechą charakterystyczną sterowników PLC odróżniającą ten sterownik od innych sterowników komputerowych jest cykliczny obieg pamięci programu. Algorytm jest zapisywany w dedykowanym sterownikowi języku programowania. Istnieje możliwość zmiany algorytmu przez zmianę zawartości pamięci programu. Sterownik wyposaża się w odpowiednią liczbę układów wejściowych zbierających informacje o stanie obiektu i żądaniach obsługi oraz odpowiednią liczbę i rodzaj układów wyjściowych połączonych z elementami wykonawczymi, sygnalizacyjnymi lub transmisji danych.
Sterownik PLC nie jest zawarty w standardowym wyposażeniu urządzenia - należy go dokupić oddzielnie.
Smart Home
Urządzenie HMI dzięki swojemu przejrzystemu i intuicyjnemu interfejsowi dotykowemu, może zostać z łatowścią przystosowany do domów typu Smart Home, rozwiązanie to pozwala na sterowanie funkcjami takimi jak muzyka, ogrzewanie czy klimatyzacja, z jednego miejsca. Idealne urządzenie dla ludzi którzy lubią mieć wszystko w zasięgu ręki.
Magazyn
Przemysłowy panel operatorski HMI może posłużyć do podłączenia wielu urządzeń znajdujących się w magazynie i ułatwić ich sterowanie. A jego wytrzymała obudowa jest idealnie stworzona do trudnych warunków panujących w takich pomieszczeniach. Żaden kurz ani brud nie przeszkodzą mu w pracy, będzie działał bez zarzutów nawet w dużym zapyleniu i zabrudzeniu środowiska.
Przemysł
Dzięki łatwości z jaką panel operatorski HMI może zostać dostosowany do określonych zadań, znalazł on szerokie zastosowanie przede wszystkim w przemyśle. Dzięki swojej funkcjonalności i pośrednictwie pomiędzy maszynami a człowiekiem HMI stanowi centrum zarządzania procesami, co daje możliwość sterowania urządzeniami i odpowiedniego reagowania na określone sytuacje.
